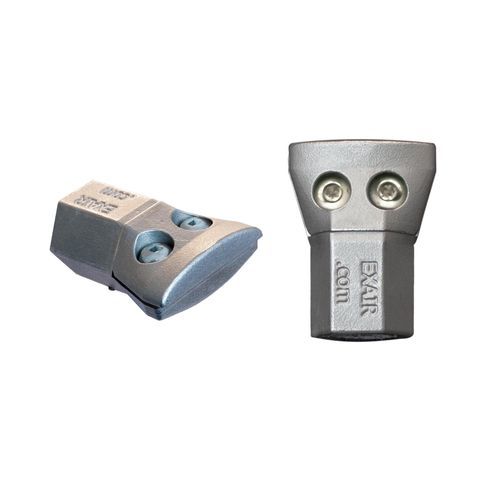

Flachstrahldüse Model HP1126 Super

LuftReinigungKühlung

Überblick
Die 1 Zoll High Power Flat Super Air Nozzle™ von EXAIR erzeugt einen flachen Luftstrahl von 1 Zoll (25 mm) Breite mit einer Blaskraft von 1 Pfund. Das patentierte Design maximiert die einströmende Luft und reduziert den Geräuschpegel. Kraft und Durchfluss lassen sich durch Austausch der Shim verändern. Erhältlich in Zink‑Aluminium‑Legierung oder Type 316 Edelstahl.

Anwendungen

• Teilereinigung
• Spanentfernung
• Flüssigkeitsabsaugung
• Teilekühlung
• Materialförderung
• Teileauswurf
• Faserschüttung
• Luftunterstützung

Vorteile

• Kraftvoller, laminarer Luftstrom
• Patentiertes Shim‑Design zur Änderung des Luftstroms
• Extrem leiser Betrieb
• Niedriger Druckluftverbrauch
• Entspricht OSHA‑Vorgaben für Lärm und Druck
• Verfügbar in Zink‑Aluminium‑Legierung oder Type 316 Edelstahl

Materialien

• Zink‑Aluminium‑Legierung – Universalanwendungen; max. Temp. 250°F (121°C).
• Type 316 Edelstahl – für hohe Temperaturen, korrosive Umgebungen und mechanische Beanspruchung; max. Temp. 1000°F (538°C).

Zubehör

• Shim‑Sätze – Das Modell HP1136SS enthält Shims von 0.020" (0,51 mm) und 0.030" (0,76 mm); standardmäßig ist ein 0.025" (0,64 mm) Shim installiert.
• Stay Set Schlauch – flexible, positionierbare Schläuche ideal für häufiges Umsetzen; Schlauch behält Position bei.
• Schwenkverschraubungen – erlauben ±25° Verstellung zur Mittelachse; erhältlich in Type 303 oder 316 Edelstahl.
• Magnetbasen – ermöglichen häufiges Versetzen und sichere Montage (horizontal/vertikal) mit Absperrventil zur Regelung von Kraft und Durchfluss.

Funktionsweise der Flat Super Air Nozzle
Die Druckluft strömt in das Plenum der Düse und wird durch eine präzise geschlitzte Öffnung geleitet. Der Primärluftstrom folgt einer flachen Fläche und erzeugt eine gleichmäßige Luftwand über die Düsenlänge. Umgebungsluft wird im Verhältnis von ca. 40:1 in den Primärstrom eingesogen, wodurch eine definierte, laminare Luftschicht mit hoher Kraft und minimaler Scherung entsteht.

Leistung
Leistung der 1 Zoll High Power Flat Super Air Nozzle
Modell | SCFM | SLPM | Kraft (lbs) | Kraft (g) | dBA
HP1126 / HP1126SS | 17.5 | 495 | 1 | 454 | 82
* Kraft gemessen in 12 inch (305 mm) Entfernung zum Ziel.
* Schallpegel gemessen bei 3 ft (914 mm).
* Alle Messwerte bei 80 PSIG (5,5 BAR).
* 0.025" (0,64 mm) Shim installiert.

Spezifikationen

• Marke: EXAIR
• Handelsbezeichnung: HP1126
• SKU / interner Modellcode: PHP1126
• Produkttyp: 1 inch High Power Flat Super Air Nozzle™
• Luftstrahlbreite: 1 inch (25 mm)
• Blaskraft: 1 lb (454 g) gemessen bei 12 inch (305 mm)
• Luftverbrauch (bei 80 PSIG / 5.5 BAR): 17.5 SCFM (495 SLPM)
• Schallpegel: 82 dBA (gemessen bei 3 ft / 914 mm)
• Einströmverhältnis: ca. 40:1
• Standard‑Shim: 0.025" (0,64 mm); optionale Shims: 0.020" (0,51 mm) und 0.030" (0,76 mm)
• Verfügbare Materialien: Zink‑Aluminium‑Legierung (max. 250°F / 121°C) und Type 316 Edelstahl (max. 1000°F / 538°C)
• Typische Anwendungen: Teile­reinigung, Span­entfernung, Flüssigkeits­ableitung, Teilekühlung, Förderung, Teileauswurf, Faserförderung, Luftunterstützung
