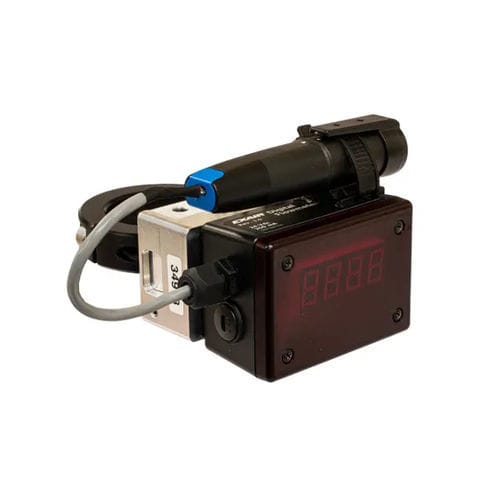

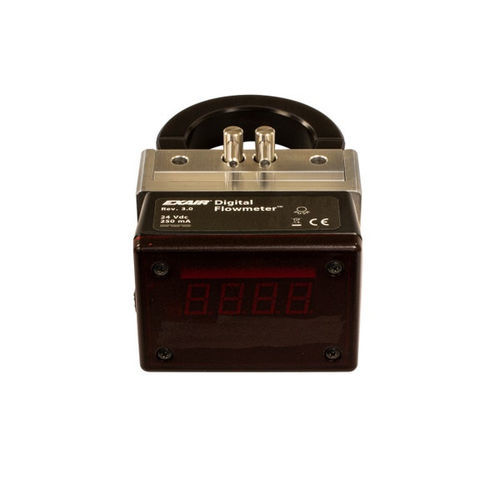

BeschreibungDer Hot Tap Digital Flowmeter™ ermöglicht die Montage unter Druck, ohne die Leitung zu isolieren oder zu entlüften. Er verfügt über zwei Ventile für das Einführen der Sonden und einen Schalldämpfer zur Aufnahme von Bohrspänen. Das digitale Display zeigt den momentanen Druckluftdurchfluss zur schnellen Erkennung von Leckagen und ineffizienten Geräten. Kein Schneiden, Schweißen, Justieren oder Kalibrieren erforderlich. Nicht lagerhaltig; Versand in 3–5 Tagen. Für NEMA 4-Modelle Werk kontaktieren.
Vorteile- Montage unter Druck — kein Stillstand der Anlage erforderlich
- Keine beweglichen Teile, geringer Wartungsaufwand
- Summierbares Ferndisplay und USB-Datenlogger verfügbar
- Optionale RS-485-Schnittstelle
- Hohe Empfindlichkeit bei niedrigen Durchflüssen
- Keine Kalibrierung oder Einrichtung vor Ort erforderlich
- Enthält alle Komponenten für die Installation
- Modelle für Schedule 40 Stahlrohre 2–8 in und Kupferrohre 2–6 in
Modelle- H9095–H90101: verfügbar für 2 in bis 8 in Schedule 40 Stahlrohre
- H9095CU–H90100CU: verfügbar für 2 in bis 6 in Kupferrohre
- Anzeige in metrischen oder englischen Einheiten für alle Modelle wählbar
Zubehör- USB-Datenlogger — Modell 9147 wird direkt am Durchflussmesser angeschlossen; konfigurierbares Protokollintervall; Daten lesbar mit mitgelieferter Software oder exportierbar
- Summierbares Ferndisplay — ermöglicht Fernanzeige von aktuellem Verbrauch, Nutzungsdaten der letzten 24 Stunden und Gesamtverbrauch
- Block-Off-Ring — erforderlich zum Entfernen oder Versetzen des Durchflussmessers
Abmessungen und Durchflussbereich (Schedule 40 Rohr)Modell | Rohrgröße | A (in) | A (mm) | Durchflussbereich
H9095 | 2 in | 6.43 | 163 | 6–600 SCFM (10.2–1020 m3/hr)
H9096 | 2-1/2 in | 7.20 | 183 | 8–800 SCFM (13.6–1359 m3/hr)
H9097 | 3 in | 7.82 | 199 | 12–1200 SCFM
H9098 | 4 in | 8.82 | 224 | 20–2000 SCFM
H90100 | 6 in | 10.95 | 278 | 50–5000 SCFM
H90101 | 8 in | 12.95 | 329 | 100–6000 SCFM
Abmessungen und Durchflussbereich (Kupferrohr)Modell | Rohrgröße | A (in) | A (mm) | Durchflussbereich
H9095CU | 2 in | 6.18 | 157 | 6–600 SCFM (10.2–1020 m3/hr)
H9096CU | 2-1/2 in | 6.95 | 177 | 8–800 SCFM (13.6–1359 m3/hr)
H9097CU | 3 in | 7.45 | 189 | 10–1000 SCFM (17–1699 m3/hr)
H9098CU | 4 in | 8.45 | 215 | 20–2000 SCFM (34–3398 m3/hr)
H90100CU | 6 in | 10.45 | 265 | 40–4000 SCFM (68–6796 m3/hr)
Technische Daten- Genauigkeit: ±5 % des Messwerts plus 1 % des Bereichs für Durchflüsse von 10 % bis 100 % des angegebenen Bereichs bei Lufttemperaturen zwischen 20° und 120°F
- Betriebsdruck: max. 130 PSIG bei Sch. 40 Stahl (für andere Materialien oder höhere Drücke Hersteller konsultieren)
- Versorgung: 250 mA bei 24 VDC
- Ausgangswiderstand: max. 600 Ω
- Nassende Materialien: Edelstahl, Gold, Thermoepoxid, Viton, PTFE, Aluminium
- Ringmaterial: Aluminium
- Anzeige: Vierstelliges LED-Display
- Ansprechzeit: 1 Sekunde bis 63 % Änderung bei Strömen über 30 % des Bereichs
- Konformität: CE und RoHS
- Hinweis: Nur für den Einsatz mit Druckluft und Stickstoff
