Ultraschall-Laufzeit-Durchflussmesser 9095

Volumenfür Stickstofffür Druckluft

Beschreibung

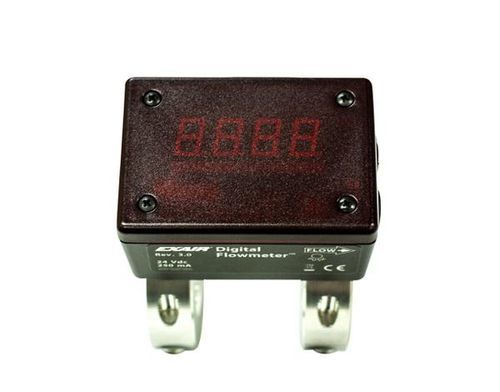

Der Digital Flowmeter™ von EXAIR ist ein berührungsfrei montierbares digitales Durchflussmessgerät mit optionaler Datenaufzeichnung zur Überwachung von Druckluftverbrauch. Das digitale Display zeigt den Momentanfluss in SCFM oder m3/h an und hilft, Lecks und ineffiziente Luftverwendung zu erkennen, ohne Rohrleitungen zu schneiden oder zu schweißen. Für permanente oder temporäre Montage ausgelegt; Abdeckringe sind für entnehmbare Modelle verfügbar. Geeignet für Schedule-40-Gussrohre (1/2"–8"), Aluminiumrohre 25–101 mm und Kupferrohre bis 4". Für NEMA-4-Ausführungen und Sondermaterialien EXAIR kontaktieren.

Vorteile

• Schnelle Installation — kein Schneiden, Schweißen, Kalibrieren oder Unterbrechen des Durchflusses erforderlich
• Optionales Summen-Fernanzeigegerät und USB-Datenlogger für Aufzeichnung und Fernanzeige
• Keine beweglichen Teile — geringer Wartungsaufwand
• Hohe Empfindlichkeit bei niedrigen Durchflüssen
• Enthält alle Komponenten für die Installation
• Breite Größenverfügbarkeit (Guss, Kupfer, Aluminium)

Modelle

• Verfügbar für Schedule-40-Gussrohre von 1/2" bis 8"
• Verfügbar für Kupferrohre von 3/4" bis 4"
• Verfügbar für Aluminiumrohre 25 mm bis 101 mm
• Anzeige in metrischen oder imperialen Einheiten für alle Modelle wählbar
• Modelle mit oder ohne Bohrschablonen bestellbar

Zubehör

• USB-Datenlogger (Modell 9147): verbindet sich direkt mit dem Digital Flowmeter; einstellbare Aufzeichnungsrate von einmal pro Sekunde bis einmal alle 12 Stunden; Daten mitgelieferte Software lesbar oder in Tabellenkalkulation exportierbar.
• Summen-Fernanzeige: Fernanzeige des aktuellen Verbrauchs, der Nutzung der letzten 24 Stunden und des kumulierten Gesamtverbrauchs.
• Bohrschablonen-Kit: sorgt für präzise Positionierung der Bohrlöcher für die Sonden am Rohr.
• Abdeckring: erforderlich, wenn das Durchflussmessgerät entfernt oder versetzt wird.

Abmessungen und Durchflussbereich - Kleiner Digital Flowmeter
Series 9090 | Rohrgröße 1/2" | A in 3.31 | A mm 84 | Messbereich 1–100 SCFM (1.7–170 m3/h)
Series 9091 | Rohrgröße 3/4" | A in 3.49 | A mm 89 | Messbereich 1–150 SCFM (1.7–255 m3/h)
Series 9092 | Rohrgröße 1" | A in 3.87 | A mm 98 | Messbereich 2–200 SCFM (3.4–340 m3/h)
Series 9093 | Rohrgröße 1 1/4" | A in 4.24 | A mm 108 | Messbereich 4–400 SCFM (6.8–680 m3/h)
Series 9094 | Rohrgröße 1 1/2" | A in 4.62 | A mm 117 | Messbereich 4–400 SCFM (6.8–680 m3/h)
Series 9091CU | Rohrgröße 3/4" | A in 3.49 | A mm 89 | Messbereich 1–150 SCFM (1.7–255 m3/h)
Series 9092CU | Rohrgröße 1" | A in 3.68 | A mm 93 | Messbereich 2–200 SCFM (3.4–340 m3/h)
Series 9093CU | Rohrgröße 1 1/4" | A in 3.87 | A mm 98 | Messbereich 2–200 SCFM (3.4–340 m3/h)
Series 9094CU | Rohrgröße 1 1/2" | A in 4.24 | A mm 108 | Messbereich 4–400 SCFM (6.8–680 m3/h)
Series 91025 | Rohrgröße 25 mm | A in 3.49 | A mm 89 | Messbereich 2–200 SCFM (3.4–340 m3/h)
Series 91040 | Rohrgröße 40 mm | A in 4.24 | A mm 108 | Messbereich 4–400 SCFM (6.8–680 m3/h)

Abmessungen und Durchflussbereich - Großer Digital Flowmeter
Series 9095 | Rohrgröße 2" | A in 5.34 | A mm 136 | Messbereich 6–600 SCFM (10.2–1020 m3/h)
Series 9096 | Rohrgröße 2 1/2" | A in 6.09 | A mm 155 | Messbereich 8–800 SCFM (13.6–1359 m3/h)
Series 9097 | Rohrgröße 3" | A in 6.71 | A mm 171 | Messbereich 12–1200 SCFM
Series 9098 | Rohrgröße 4" | A in 7.71 | A mm 196 | Messbereich 20–2000 SCFM
Series 9099 | Rohrgröße 5" | A in 8.84 | A mm 224 | Messbereich 30–3000 SCFM (51–5100 m3/h)
Series 90100 | Rohrgröße 6" | A in 9.84 | A mm 250 | Messbereich 50–5000 SCFM
Series 90101 | Rohrgröße 8" | A in 11.84 | A mm 301 | Messbereich 100–6000 SCFM
Series 9095CU | Rohrgröße 2" | A in 5.09 | A mm 129 | Messbereich 6–600 SCFM (10.2–1020 m3/h)
Series 9096CU | Rohrgröße 2 1/2" | A in 5.84 | A mm 148 | Messbereich 8–800 SCFM (13.6–1359 m3/h)
Series 9097CU | Rohrgröße 3" | A in 6.34 | A mm 161 | Messbereich 10–1000 SCFM (17–1699 m3/h)
Series 9098CU | Rohrgröße 4" | A in 7.34 | A mm 186 | Messbereich 20–2000 SCFM (34–3398 m3/h)
Series 91050 | Rohrgröße 50 mm | A in 5.1 | A mm 129 | Messbereich 6–600 SCFM (10.2–1020 m3/h)
Series 91063 | Rohrgröße 63 mm | A in 5.6 | A mm 142 | Messbereich 8–800 SCFM (13.6–1359 m3/h)
Series 91076 | Rohrgröße 76 mm | A in 6.3 | A mm 161 | Messbereich 10–1000 SCFM (17–1699 m3/h)
Series 91101 | Rohrgröße 101 mm | A in 7.3 | A mm 186 | Messbereich 20–2000 SCFM (34–3398 m3/h)

Technische Daten

• Genauigkeit: 5% des Messwerts plus 1% des Bereichs für Ströme von 10% bis 100% des angegebenen Bereichs bei Lufttemperaturen zwischen 20° und 120°F (ca. -7° bis 49°C).
• Betriebsdruck: maximal 200 PSIG an Sch.40-Gussrohren und an Typ-L-Kupfer unter 3"; für andere Materialien und höhere Drücke EXAIR kontaktieren.
• Eingangsstrom: 250 mA bei 24 VDC
• Ausgangswiderstand: max. 600 Ohm
• Benetzte Materialien: Edelstahl, Gold, thermisches Epoxid und Viton
• Ringmaterial: Aluminium
• Anzeige: vierstellige LED-Anzeige
• Ansprechzeit: eine Sekunde bis 63% der Änderung bei Flüssen über 30% des Bereichs
• Konformität: CE und RoHS
• Hinweis: Nur mit Druckluft und Stickstoff verwenden.
