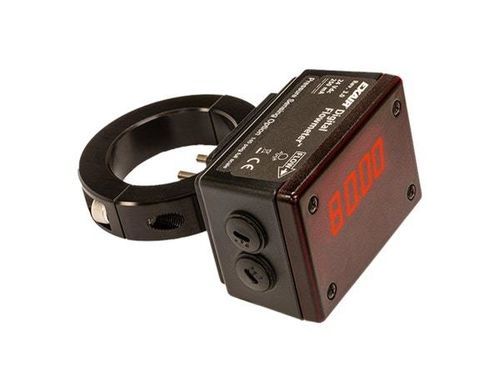

Digitaler Durchflussmesser P9097CU

Volumenfür Stickstofffür Druckluft

Übersicht
Der Pressure Sensing Digital Flowmeter™ von EXAIR misst Rohrinnendruck und Druckluftdurchfluss (SCFM oder m3/hr) mit optionaler Datenaufzeichnung. Die Einheit wird dauerhaft oder temporär an Druckluftleitungen montiert, ohne Schneiden, Schweißen, Anpassungen oder Kalibrierung. Für die meisten Modelle sind Abdeckringe verfügbar, um eine Entfernung zu ermöglichen. Verfügbar für 2"–8" Schedule 40 Stahlrohre, 50–101 mm Aluminiumrohre und 2"–4" Kupferrohre Typ L. Versand in der Regel in 3–5 Tagen; für NEMA-4-Versionen Werk konsultieren.

Vorteile

• Einbau ohne Schneiden oder Schweißen
• Optionales Summierungs-Display und USB-Datenlogger
• Schnelles Umschalten zwischen Druck-, SCFM- und m3/hr-Anzeigen
• Druck-, metrische oder englische Anzeige für alle Größen wählbar
• Keine beweglichen Teile; empfindlich bei niedrigen Durchflüssen
• Keine Kalibrierung oder Einrichtung erforderlich
• Umfasst alle für die Installation erforderlichen Komponenten
• Modelle verfügbar für 2"–8" Sch.40 Stahl, 25–101 mm Aluminium und 2"–4" Kupfer

Modelle

• Baureihen P9095–P90101 für 2" bis 8" Schedule 40 Stahlrohr
• Baureihen P91050–P91101 für 50 mm bis 101 mm Aluminiumrohr
• Baureihen P9095CU–P9097CU für 2" bis 4" Kupferrohr Typ L
• Druck-, metrische oder englische Anzeige für alle Größen spezifizierbar
• Modelle mit oder ohne Bohrschablone bestellbar

Zubehör

• USB-Datenlogger — Modell 9147: direkte Verbindung zum Durchflussmesser; Aufzeichnungsrate konfigurierbar von 1 s bis alle 12 h; Daten mit beigelegter Software lesbar oder in Tabellenkalkulation importierbar
• Summier-Fernanzeige — ermöglicht Fernanzeige der Durchflussmesserdaten: aktueller Verbrauch, Verbrauch der letzten 24 Stunden und kumulativer Gesamtverbrauch
• Bohrschablonen-Kit — sorgt für präzise Positionierung der Bohrlöcher für die Sonden
• Abdeckring — erforderlich, wenn der Durchflussmesser entfernt oder versetzt wird

Abmessungen und Durchflussbereich – Schedule 40 Stahlrohr
Series: P9095 | Pipe Size: 2" | in: 5.34 | mm: 136 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P9096 | Pipe Size: 2 1/2" | in: 6.09 | mm: 155 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P9097 | Pipe Size: 3" | in: 6.71 | mm: 171 | Flow Range: 12-1200 SCFM
Series: P9098 | Pipe Size: 4" | in: 7.71 | mm: 196 | Flow Range: 20-2000 SCFM
Series: P9099 | Pipe Size: 5" | in: 8.84 | mm: 224 | Flow Range: 30-3000 SCFM (51-5100 m3/hr)
Series: P90100 | Pipe Size: 6" | in: 9.84 | mm: 250 | Flow Range: 50-5000 SCFM
Series: P90101 | Pipe Size: 8" | in: 11.84 | mm: 301 | Flow Range: 100-6000 SCFM

Abmessungen und Durchflussbereich – Kupferrohr Typ L
Series: P9095CU | Pipe Size: 2" | in: 5.09 | mm: 129 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P9096CU | Pipe Size: 2 1/2" | in: 5.84 | mm: 148 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P9097CU | Pipe Size: 3" | in: 6.34 | mm: 161 | Flow Range: 10-1000 SCFM (17-1699 m3/hr)

Abmessungen und Durchflussbereich – Aluminiumrohr
Series: P91050 | Pipe Size: 50mm | in: 5.1 | mm: 129 | Flow Range: 6-600 SCFM (10.2-1020 m3/hr)
Series: P91063 | Pipe Size: 63mm | in: 5.6 | mm: 142 | Flow Range: 8-800 SCFM (13.6-1359 m3/hr)
Series: P91076 | Pipe Size: 76mm | in: 6.3 | mm: 161 | Flow Range: 10-1000 SCFM (17-1699 m3/hr)
Series: P91101 | Pipe Size: 101mm | in: 7.3 | mm: 186 | Flow Range: 20-2000 SCFM (34-3398 m3/hr)

Technische Daten

• Genauigkeit: DRUCK: ±2 PSIG maximal (± PSIG bei 68°F)
• Betriebsdruck: 200 PSIG maximal bei Sch. 40 Stahl und bei Typ L Kupfer unter 3"; für andere Materialien und höhere Drücke EXAIR konsultieren
• Eingangsstrom: 250 mA bei 24 VDC
• Ausgangswiderstand: 600 Ohm maximal
• Benetzte Materialien: Edelstahl, Gold, thermisches Epoxid und Viton
• Ringmaterial: Aluminium
• Anzeige: vierstelliges LED-Display
• Ansprechzeit: 1 Sekunde bis 63% der Änderung bei Durchflüssen über 30% des Bereichs
• Druckbereich: 0–145 PSIG Betrieb; 200 PSIG maximal; 145 PSIG Vollskala mA-Ausgang
• Konformität: CE und RoHS
• Hinweis: Nur für den Einsatz mit Druckluft und Stickstoff
