CNC-Fräsmaschine / 3-Achs ET-H9

vertikalHSK A-6324 Werkzeuge

Produktübersicht

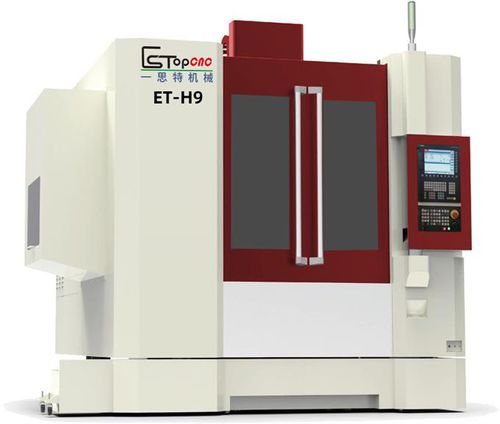

Die EsTop H9 ist ein 3-Achs Hochgeschwindigkeits-CNC-Bearbeitungszentrum für Fräsen, Bohren und Endbearbeitung mittelgroßer Werkstücke. Es bietet Verfahrwege von 900×600×425 mm, eine HSK A63-Spindel (20.000 U/min) mit 20 kW Spindelmotor und ein 24-fach Werkzeugwechselsystem (ATC). Die Maschine verwendet Industriekomponenten für reproduzierbare Präzision und hohe Durchsatzraten.

Haupttechnische Parameter

• Modell: H9
• Verfahrwege (X/Y/Z): 900 / 600 / 425 mm
• Spindel-Tisch-Abstand: 195–620 mm
• Portalbreite: 1000 mm
• Max. Werkstückhöhe: 450 mm
• Tischabmessung: 940 × 600 mm
• T-Nut: 6-18/100
• Max. Tischbelastung: 700 kg
• Linearführungen (X/Y/Z): 45 / 45 / 45 mm
• Kugelgewindetriebe (X/Y/Z): 4010 mm
• Spindelschnittstelle/-typ: HSK A63 (Inner Tibet electric spindle)
• Spindeldrehzahl: 20.000 U/min
• Spindelmotor: 20 kW
• Werkzeugmagazin (ATC): 24 Werkzeuge
• Eilgang (X/Y/Z): 30 m/min
• Vorschub (X/Y/Z): 12 m/min
• Positioniergenauigkeit: ±0,0025 mm/mm
• Wiederholgenauigkeit: ±0,0015 mm
• Maschinengewicht (ca.): 8.500 kg
• Netzanschluss: 30 KVA (380V / 50 Hz)
• Benötigter Luftdruck: 6–8 bar
• Gesamtabmessungen (L×B×H): 2600 × 2550 × 2800 mm

Hauptkomponenten der Werkzeugmaschinen & Standardbeilage

• NC-Steuerung: Siemens 828D
• Kugelgewindetriebe 3 Achsen: Japan NSK
• Linearführungen 3 Achsen: Germany INA
• Spindelkomponenten: DM
• Kugelgewindelager: Japan NSK
• Kupplung: Germany R+W (Faltenbalg-Typ)
• Hauptschütz: Schneider (France)
• Haupt-Pneumatikkomponenten: Japan SMC
• Quelle: Taiwan Ming wei
• Hauptkabel: Taiwan Xinguang (oil prevention hotline)
• Maschinenbett: DM
• Expandierender Schutzdeckel: taiwanesische Finanzierung
• Werkzeugmesssystem: Renishaw
• Linearskalen (LS187C-1540-840-740): HEIDENHAIN

Standardzubehör / Gelieferte Teile

• Spindel-Blassystem: 1 Set
• Werkzeugkühlsystem: 1 Set
• Vollschutzabdeckung: 1 Set
• Automatische Schmierung: 1 Set
• Arbeitsleuchte: 1 Set
• Verstellkissen und Schrauben: 1 Set
• Gussbox: 1 Set
• Wassertank: 1 Set
• Werkzeugkasten: 1 Set
• Werkzeughalter + Ziehnagel: 1 Set
• Werkzeugsitz-Verriegelung: 1 Set

Wesentliche Spezifikationen

• Steuerung: Siemens 828D
• Spindel: HSK A63, 20.000 U/min, 20 kW
• Werkzeugmagazin: 24 Werkzeuge
• Verfahrwege (X/Y/Z): 900 / 600 / 425 mm
• Tischgröße: 940 × 600 mm, max. Belastung 700 kg
• Genauigkeit: Positionierung ±0,0025 mm/mm, Wiederholgenauigkeit ±0,0015 mm
• Leistung: 30 KVA (380V / 50 Hz)
• Luftbedarf: 6–8 bar
• Gesamtmaße: 2600 × 2550 × 2800 mm
