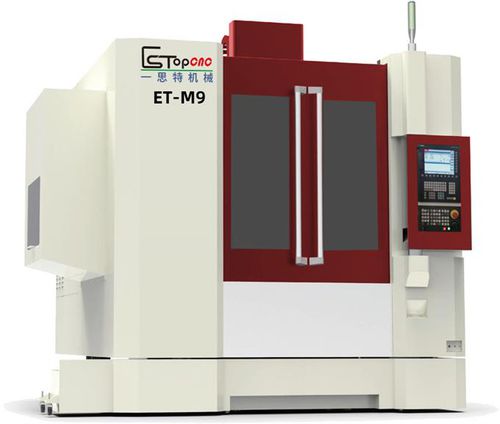

3-Achs-Bearbeitungszentrum ET-M9

vertikalBT 4024 Werkzeuge

Produktname
EsTop Bearbeitungszentrum M9 wirtschaftliche Ausführung

Haupttechnische Parameter
Typ: M9
Hub - X-Achse (mm): 900
Hub - Y-Achse (mm): 600
Hub - Z-Achse (mm): 425
Abstand von Spindelendfläche zur Arbeitsfläche (mm): 195-620
Torbbreite (mm): 1000
Maximale Höhe (mm): 450
Schienen-Spezifikationen (X/Y/Z, mm): 45/45/45
Kugelgewindespezifikationen (X/Y/Z, mm): 4010
Arbeitstisch Abmessung (mm): 940*600
T-Nut: 6-18/100
Max. Tischbelastung (kg): 700
Spindel (Standardkonfiguration): BT-40
Spindeldrehzahl (U/min): 15000
Spindelmotor (kW): 9
ATC: 24T (Option; bei M9 nicht serienmäßig installiert)
Vorschubgeschwindigkeit Eilgang X/Y/Z (m/min): 30
Vorschubgeschwindigkeit X/Y/Z (m/min): 12
Positioniergenauigkeit (mm/mm): ±0,0025
Wiederholgenauigkeit (mm/mm): ±0,0015
Maschinengewicht (ca., Kg): 8500
Versorgungsleistung (380V / 50 HZ, KVA): 30
Luftdruck (bar): 6-8
Gesamtmaße (L*W*H, mm): 2600*2550*2800

Hauptkomponenten der Werkzeugmaschinen & Standardzubehör

• Numerisches Steuerungssystem: Simens 828D
• Drei-Achsen Kugelspindel: Japan NSK
• Drei-Achsen Linearschiene: Germany INA
• Spindelkomponenten: DM
• Kugelspindellager: Japan NSK
• Kupplung: Germany R + W (Faltenbalg-Typ)
• Hauptschütz: Schneider of France
• Hauptpneumatikkomponenten: Japan SMC
• Quelle: Taiwan Ming wei
• Hauptkabel: Taiwan Xinguang - oil prevention hotline
• Drehbankbett: DM
• Ausfahrbare Schutzabdeckung: Taiwan-funded

Hinweise
Im Vergleich zum H9 ist der M9 die wirtschaftliche Ausführung ohne Position 13 und Position 14. Ein 24-fach Werkzeugwechsler (ATC) ist optional und bei M9 standardmäßig nicht installiert.

Zubehör / Standardausstattung (Menge)

• Spindelblas-System: 1 Set
• Werkzeugkühlsystem: 1 Set
• Vollverkleidung Schutzhaube: 1 Set
• Automatische Schmieranlage: 1 Set
• Arbeitsleuchte: 1 Set
• Einstellen der Polsterblöcke und Schrauben: 1 Set
• Gussschachtel: 1 Set
• Wassertank: 1 Set
• Werkzeugkasten: 1 Set
• Werkzeughalter + Ziehnagel: 1 Set
• Werkzeugsitz verriegeln: 1 Set

Technische Spezifikationen

• Modell: M9
• Hub (X/Y/Z): 900 / 600 / 425 mm
• Spindeltyp: BT-40
• Spindeldrehzahl: 15.000 rpm
• Spindelmotor: 9 kW
• Arbeitstisch: 940 x 600 mm
• Max. Tischbelastung: 700 kg
• Positioniergenauigkeit: ±0,0025 mm
• Wiederholgenauigkeit: ±0,0015 mm
• Maschinengewicht (ca.): 8.500 Kg
• Versorgungsanforderung: 380V / 50Hz, ~30 KVA
• Luftdruck: 6-8 bar
• Gesamtmaße (L*W*H): 2600 x 2550 x 2800 mm
• Linearschienen (X/Y/Z): 45 / 45 / 45 mm
• Kugelgewinde (X/Y/Z): 4010
• ATC: 24 Werkzeuge (optional)
