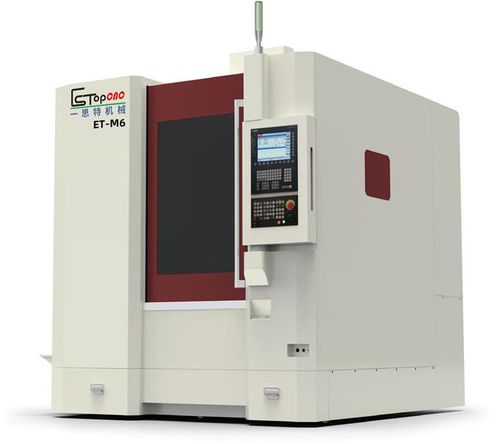

CNC-Bearbeitungszentrum / 3-Achs ET-M6

vertikalmit festem TischHSK-E40

Produkt
ET-M6 CNC-Hochgeschwindigkeits-Bearbeitungszentrum mit Fähigkeit zur Hartbearbeitung, entwickelt für präzises Fräsen und dynamische Endbearbeitung von kleinen bis mittleren Werkstücken.

Hauptparameter
Typ: M6
Verfahrweg: X-Achse: 600 mm
Verfahrweg: Y-Achse: 500 mm
Verfahrweg: Z-Achse: 350 mm
Abstand von Spindel-Endfläche zur Arbeitsfläche: 120-470 mm
Portalbreite: 780 mm
Max. Höhe: 395 mm
Linearschienen-Spezifikationen: X/Y/Z: 45/45/35 (INA)
Kugelgewindespezifikationen: X/Y/Z: 4010 (NSK)
Tischabmessung: 660 x 500 mm
T-Nut: 6-18/100
Max. Tischbelastung: 400 kg
Spindel / ATC (Standardkonfiguration): Spindel: HSK E40 (Inner Tibet elektrische Spindel)
Spindeldrehzahl: 30000 rpm (Option 42000 rpm)
Spindelmotor: 11 kW
ATC: 20 Plätze (Option)
Eilgang - X / Y / Z Achse: 30 m/min
Vorschubgeschwindigkeit - X / Y / Z Achse: 12 m/min
Positioniergenauigkeit: ±0.0025 mm/mm
Wiederholgenauigkeit: ±0.0015 mm/mm
Maschinengewicht (ca.): 6500 Kg
Leistungsbedarf (380V / 50 HZ): 20 KVA
Luftdruck: 6-8 bar
Außenmaße (L x B x H): 2200 x 2390 x 2500 mm

Hauptkomponenten der Werkzeugmaschine & Standardbeilage

• Numerisches Steuerungssystem: Siemens 828D
• Drei-Achsen Kugelgewinde: Japan NSK
• Drei-Achsen Linearschiene: Germany INA
• Spindelkomponenten: DM
• Kugelgewindelagere: Japan NSK
• Kupplung: Germany R + W (Balgtetyp)
• Hauptschütz: Schneider (France)
• Hauptpneumatikkomponenten: Japan SMC
• Quelle: Taiwan Ming wei
• Hauptkabel: Taiwan Xinguang (Ölprävention)
• Drehbankbett: DM
• Ausdehnbarer Schutzhauben: Taiwan-finanziert

Standardzubehör (beigefügte Artikel)

• Spindel-Reinigungssystem: 1 Set
• Werkzeugkühlsystem: 1 Set
• Vollabdeckungsschutzhaube: 1 Set
• Automatisches Schmiersystem: 1 Set
• Arbeitsleuchte: 1 Set
• Einstellen der Unterlegklötze und Schrauben: 1 Set
• Gegossene Box: 1 Set
• Wassertank: 1 Set
• Werkzeugkasten: 1 Set
• Werkzeughalter + Ziehbolzen: 1 Set
• Verriegelungswerkzeugsitz: 1 Set

Hinweise
Im Vergleich zum H6 ist das M6 eine wirtschaftliche Ausführung ohne die Positionen 13 & 14; ein 20-fach ATC ist eine optionale Konfiguration und kann bei diesem Modell nicht installiert sein.

Eigenschaften / Technische Spezifikationen

• Modell: ET-M6
• Verfahrweg (X/Y/Z): 600 / 500 / 350 mm
• Spindelanschluss: HSK E40
• Spindeldrehzahl: 30000 rpm (Option 42000 rpm)
• Spindelmotorleistung: 11 kW
• Tischgröße: 660 x 500 mm
• Max. Tischlast: 400 kg
• Positioniergenauigkeit: ±0.0025 mm/mm
• Wiederholgenauigkeit: ±0.0015 mm/mm
• Maschinengewicht: ~6500 Kg
• Stromversorgung: 380V / 50Hz, 20 KVA
• Betriebsdruck Luft: 6-8 bar
• Außenmaße (L x B x H): 2200 x 2390 x 2500 mm
