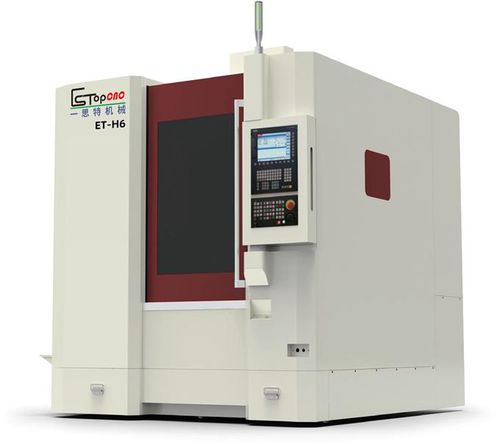

3-Achs-Bearbeitungszentrum ET-H6

vertikalHSK-E4020 Werkzeuge

Produkt
ET-H6 CNC-Bearbeitungszentrum mit hoher Steifigkeit und hoher Geschwindigkeit für Präzisionsfräsen und -bearbeitung metallischer Bauteile. Modell ET-H6 mit HSK E40-Spindel, 20-fach Werkzeugwechsler und kompakter Stellfläche für industrielle Fertigung.

Haupttechnische Daten

• Modell: ET-H6
• Hub (X / Y / Z): 600 / 500 / 350 mm
• Abstand Spindelende zur Werkstückoberfläche: 120–470 mm
• Linearschienen (X/Y/Z): INA 45 / 45 / 3590 mm
• Kugelgewindetriebe (X/Y/Z): NSK 4010
• Tischabmessungen: 660 × 500 mm — T-Nuten: 6-18/100
• Max. Tischbelastung: 400 kg
• Spindeltyp: HSK E40 (Inner Tibet elektrische Spindel)
• Max. Spindeldrehzahl: 30.000 U/min (Option 42.000 U/min)
• Spindelmotor: 11 kW
• Automatischer Werkzeugwechsler (ATC): 20 Plätze
• Schnellvorschub (X/Y/Z): 30 m/min — Schnittvorschub: 12 m/min
• Positioniergenauigkeit: ±0,0025 mm — Wiederholgenauigkeit: ±0,0015 mm
• Maschinengewicht (ca.): 6.500 kg
• Stromversorgung: 380V / 50Hz, 20 KVA
• Druckluft: 6–8 bar
• Aufstellmaß (L × B × H): 2200 × 2390 × 2500 mm
• Werkzeugmesssystem: Renishaw — Längensensoren: HEIDENHAIN

Hauptkomponenten der Maschine & Standardbeilagen

• NC-Steuerung: Siemens 828D
• Drei-Achsen-Kugelspindel: Japan NSK
• Drei-Achsen-Linearführungen: Germany INA
• Spindelkomponenten: DM
• Kugelgewindekugellager: Japan NSK
• Kupplung: Germany R + W (Faltenbalg-Typ)
• Hauptschütz: Schneider of France
• Hauptpneumatikkomponenten: Japan SMC
• Quelle: Taiwan Ming wei
• Hauptkabel: Taiwan Xinguang (Ölbeständig)
• Maschinenbett: DM
• Ausfahrbarer Schutzcover: Taiwan-funded
• Werkzeugmesseinrichtung: Renishaw
• Längensensoren (LS187C-1540-840-740): HEIDENHAIN

Standardzubehör

• Spindelblas-System — 1 Satz
• Werkzeugkühlungssystem — 1 Satz
• Vollverkleidung Schutzhaube — 1 Satz
• Automatisches Schmiersystem — 1 Satz
• Arbeitsleuchte — 1 Satz
• Justagekeile und Schrauben — 1 Satz
• Gussbox — 1 Satz
• Wassertank — 1 Satz
• Werkzeugkasten — 1 Satz
• Werkzeugaufnahme + Ziehbolzen — 1 Satz
• Sperrbares Werkzeuglager — 1 Satz

Typische Anwendungen

• Präzisionswerkzeug- und Formenbau
• Automobil- und Getriebeteile
• Luft- und Raumfahrtkomponenten mit hohen Drehzahlen und Genauigkeitsanforderungen
• Oberflächenbearbeitung von Industrieteilen und Kleinserienfertigung
