3-Achs-Bearbeitungszentrum ETH40-2500NC
vertikalfür AluminiumBT 40

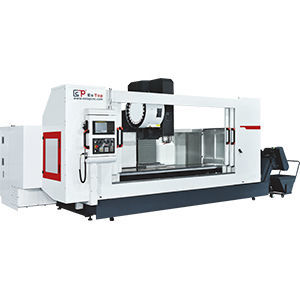

3-Achs-Bearbeitungszentrum - ETH40-2500NC - ESTOPCNC - vertikal / für Aluminium / BT 40
3-Achs-Bearbeitungszentrum - ETH40-2500NC - ESTOPCNC - vertikal / für Aluminium / BT 40
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
vertikal
Bearbeitetes Material
für Aluminium
Spindelnase
BT 40
Anzahl Werkzeuge
24 Werkzeuge
Zuatzfunktion
Fräs, Bohr, Gewindeschneid
Weitere Eigenschaften
Scheiben
X-Hub

2.500 mm
(98,43 in)

Y-Hub

500 mm
(19,69 in)

Z-Hub

500 mm, 700 mm
(19,69 in, 27,56 in)

Rotationsgeschwindigkeit

12.000 rpm
(75.398 rad.min-1)

Leistung

7,5 kW
(10,2 hp)

Vorrückgeschwindigkeit X-Achse

250 mm/s

Vorrückgeschwindigkeit Y-Achse

250 mm/s

Vorrückgeschwindigkeit Z-Achse

0,25 m/s
(0,82 ft/s)

Positioniergenauigkeit

0,02 mm, 0,05 mm
(0,00079 in, 0,00197 in)

Wiederholbarkeit

0,01 mm
(0,00039 in)

Werkzeugwechselzeit

2 s

Gesamtgewicht

6.000 kg
(13.227,74 lb)

Gesamtlänge

4.800 mm
(189 in)

Gesamtbreite

2.500 mm
(98,4 in)

Gesamthöhe

2.750 mm
(108,3 in)

Beschreibung

Produktübersicht
Die ETH40-2500NC ist ein Profil-Bearbeitungszentrum für die präzise Bearbeitung von Profilen und Bauteilen. Es ist mit Z-Achsen-Hub 500 mm oder 700 mm erhältlich und eignet sich für Fräs-, Bohr- und Gewindeschneidoperationen in Produktionsumgebungen.

Technische Daten
Modell: ETH40-2500NC
X-Achsen-Hub: 2500 mm
Y-Achsen-Hub: 500 mm
Z-Achsen-Hub: 500 mm / 700 mm
Spindeldrehzahl: 12.000 U/min
Spindelkonus/Bohrung: BT40, ⌀120 mm (Außendurchmesser)
Werkzeugmagazin Typ: Scheibentyp
Magazinkapazität: 24 Stk.
Werkzeugwechselzeit: 2 s
Schnellgang X: 60 m/min
Schnellgang Y: 28 m/min
Schnellgang Z: 28 m/min
Schnittvorschubgeschwindigkeit (X/Y/Z): 15.000 mm/min
Steuersystem: FANUC / MITSUBISHI
Spindelmotor: 7,5 kW
X/Y/Z Achsmotoren: 3,0 / 3,0 / 3,0 kW
Schmierung: Automatische Schmierung
Kühlung: Wassernebelkühlung
Positioniergenauigkeit X: 0,05 mm
Positioniergenauigkeit Y/Z: 0,02 mm
Wiederholgenauigkeit: 0,01 mm
Druckluftbedarf: 0,6–0,9 MPa
Gesamthöhe: 2750 mm
Aufstellfläche: 4800 mm x 2500 mm
Gewicht ca.: 6000 kg

Hauptspezifikationen
  • Modell: ETH40-2500NC
  • X-Achsen-Hub: 2500 mm
  • Y-Achsen-Hub: 500 mm
  • Z-Achsen-Hub: 500 mm oder 700 mm
  • Spindeldrehzahl: 12.000 U/min
  • Spindelkonus: BT40, Außendurchmesser 120 mm
  • Werkzeugmagazin: Scheibentyp
  • Magazinkapazität: 24 Stk.
  • Werkzeugwechselzeit: 2 s
  • Schnellgang X: 60 m/min
  • Schnellgang Y: 28 m/min
  • Schnellgang Z: 28 m/min
  • Schnittvorschub (X/Y/Z): 15.000 mm/min
  • Steuersystem: FANUC oder MITSUBISHI
  • Spindelleistung: 7,5 kW
  • X/Y/Z Achsmotoren: 3,0 / 3,0 / 3,0 kW
  • Schmierung: Automatisch
  • Kühlung: Wassernebel
  • Positioniergenauigkeit X: 0,05 mm
  • Positioniergenauigkeit Y/Z: 0,02 mm
  • Wiederholgenauigkeit: 0,01 mm
  • Druckluft: 0,6–0,9 MPa
  • Gesamthöhe: 2750 mm
  • Aufstellfläche: 4800 mm x 2500 mm
  • Gewicht ca.: 6000 kg


Anwendungen
Geeignet für Profilbearbeitung in der industriellen Produktion: Aluminium- und Metallprofile, Fenster- und Türrahmen, Geländer, Strukturprofile und andere profilbasierte Bauteile.

Optionen und Steuerung
Steuerungsoptionen: FANUC oder MITSUBISHI. Z-Achsen-Hub konfigurierbar (500 mm oder 700 mm). Scheibenmagazin mit 24 Positionen. Automatische Schmierung und Wassernebelkühlung inklusive.
