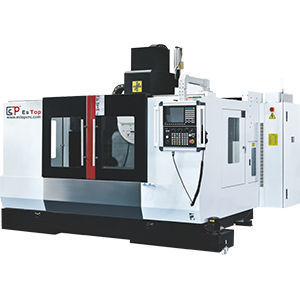

3-Achs-Bearbeitungszentrum ETJ30-2012NC

vertikalfür Aluminiumfür Leichtmetall

Produktübersicht
Das Profil-Bearbeitungszentrum ETJ30-2012NC ist für die spanende Bearbeitung von extrudierten Profilen ausgelegt. Es kombiniert lange X/Y-Verfahrwege, eine hochdrehende Spindel und ein indexiertes Werkzeugmagazin für Bohren, Fräsen und Konturarbeiten in der Serienfertigung.

Haupttechnische Daten

• Modellbezeichnung: ej30-2012 (ETJ30-2012NC)
• X-Achsen Hub: 2000 mm
• Y-Achsen Hub: 1200 mm
• Z-Achsen Hub: 500 mm
• Spindeldrehzahl: 20.000 U/min
• Spindelkonus/Bohrung: BT30 φ100 mm (Außendurchmesser)
• Werkzeugmagazin Bauform: Flying saucer
• Magazinkapazität: 16 Stück
• Werkzeugwechselzeit: 2 s
• Schnellgang X/Y/Z: 30 m/min
• Schnittvorschub X/Y/Z: 20.000 mm/min
• Steuerungssystem: SYNTEC

Antriebe, Motoren und Systeme

• Spindelmotor: 5,5 kW
• X/Y/Z Achsmotoren: 1,8 / 3,0 / 1,8 kW
• Schmiersystem: automatische Schmierung
• Kühlsystem: Wassersprühkühlung

Genauigkeit und Leistung

• Positioniergenauigkeit X-Achse: 0,02 mm
• Positioniergenauigkeit Y/Z-Achse: 0,02 mm
• Wiederholgenauigkeit: 0,01 mm
• Geeignet für Hochgeschwindigkeits-Konturfräsen und wiederholende Profilbearbeitungen

Aufstellung und Versorgung

• Druckluftbedarf: 0,6 MPa – 0,9 MPa
• Gesamthöhe: 2800 mm
• Stellfläche: 3500 × 2800 mm
• Gewicht: ca. 9500 kg

Typische Einsatzbereiche

• Bearbeitung von Aluminium- und Leichtmetallprofilen
• Fenster- und Türrahmen, Fassadenprofile, Strukturprofile
• Serienfertigung und Chargenfertigung von Profilen

Optionen und Anpassungen

• Spezielle Werkzeuge und Vorrichtungen auf Anfrage
• Automatisierungs-Schnittstellen, Be- und Entladesysteme sowie erweiterte Steuerungspakete als Option verfügbar
