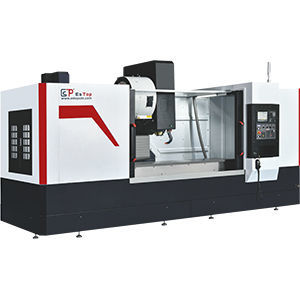

3-Achs-Bearbeitungszentrum ETV20/V25
vertikalBT 4024 Werkzeuge

3-Achs-Bearbeitungszentrum - ETV20/V25 - ESTOPCNC - vertikal / BT 40 / 24 Werkzeuge
3-Achs-Bearbeitungszentrum - ETV20/V25 - ESTOPCNC - vertikal / BT 40 / 24 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
vertikal
Spindelnase
BT 40
Anzahl Werkzeuge
24 Werkzeuge
Anwendungsbereich
für Profile
Weitere Eigenschaften
Scheiben
X-Hub

2.000 mm, 2.500 mm
(78,74 in, 98,43 in)

Y-Hub

600 mm, 700 mm
(23,62 in, 27,56 in)

Z-Hub

600 mm
(23,62 in)

Rotationsgeschwindigkeit

12.000 rpm
(75.398 rad.min-1)

Leistung

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Positioniergenauigkeit

0,02 mm, 0,03 mm
(0,00079 in, 0,00118 in)

Wiederholbarkeit

0,01 mm
(0,00039 in)

Werkzeugwechselzeit

2 s

Gesamtgewicht

7.000 kg, 10.000 kg
(15.432,36 lb, 22.046,23 lb)

Gesamtlänge

6.000 mm
(236,2 in)

Gesamtbreite

2.300 mm
(90,6 in)

Gesamthöhe

3.000 mm
(118,1 in)

Beschreibung

Übersicht
Profil-Bearbeitungszentrum

Hauptspezifikationen (Tabelle)
X-Achsen Hub: 2000mm/2500mm
Y-Achsen Verfahrweg: 600mm/650mm/700mm
Z-Achsen Hub: 600mm
Spindeldrehzahl: 12000rpm
Spindelkonusloch: BT40 φ140mm (Außendurchmesser)
Werkzeugmagazin Bauform: Scheibentyp
Magazinkapazität: 24 Stk
Werkzeugwechselzeit: 2 s
X/Y/Z Achsengeschwindigkeit: 48 m/min
Schnittvorschubgeschwindigkeit X/Y/Z: 15000 mm/min
Steuerung: FANUC / MITSUBISHI
Spindelmotor: 7.5 KW / 11 KW
X/Y/Z Achsmotoren: 3.0 KW / 3.0 KW / 3.0 KW
Schmiersystem: automatische Schmierung
Kühlsystem: Wassersprühkühlung
Positioniergenauigkeit X-Achse: 0.03mm
Positioniergenauigkeit Y/Z-Achse: 0.02mm
Wiederholgenauigkeit: 0.01mm
Druckluftanforderung: 0.6 Mpa - 0.9 Mpa
Höhe: 3000mm
Aufstellfläche: 6000*2300mm
Gewicht: ca. 7000 KG / ca. 10000 KG

Hinweise
Scheibentyp Werkzeugmagazin; Kapazität 24 Werkzeuge; schneller Werkzeugwechsel (2 s); lieferbar mit FANUC- oder MITSUBISHI-Steuerung; Spindelvarianten und Motorleistungen wie oben aufgeführt.

Technische Daten
  • X-Achsen Hub: 2000mm/2500mm
  • Y-Achsen Verfahrweg: 600mm/650mm/700mm
  • Z-Achsen Hub: 600mm
  • Spindeldrehzahl: 12000rpm
  • Spindelkonusloch: BT40 φ140mm (Außendurchmesser)
  • Werkzeugmagazin Bauform: Scheibentyp
  • Magazinkapazität: 24 Stk
  • Werkzeugwechselzeit: 2 s
  • X/Y/Z Achsengeschwindigkeit: 48 m/min
  • Schnittvorschubgeschwindigkeit X/Y/Z: 15000 mm/min
  • Steuerung: FANUC / MITSUBISHI
  • Spindelmotor: 7.5 KW / 11 KW
  • X/Y/Z Achsmotoren: 3.0 KW / 3.0 KW / 3.0 KW
  • Schmiersystem: automatische Schmierung
  • Kühlsystem: Wassersprühkühlung
  • Positioniergenauigkeit X-Achse: 0.03mm
  • Positioniergenauigkeit Y/Z-Achse: 0.02mm
  • Wiederholgenauigkeit: 0.01mm
  • Druckluftanforderung: 0.6 Mpa - 0.9 Mpa
  • Höhe: 3000mm
  • Aufstellfläche: 6000*2300mm
  • Gewicht: ca. 7000 KG / ca. 10000 KG
