3-Achs-Bearbeitungszentrum ETH40 series
vertikalfür Aluminiumfür Nichteisenmetalle

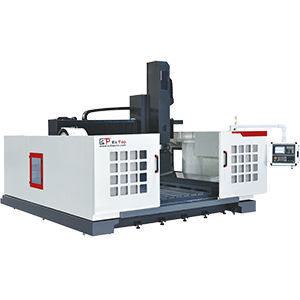

3-Achs-Bearbeitungszentrum - ETH40 series - ESTOPCNC - vertikal / für Aluminium / für Nichteisenmetalle
3-Achs-Bearbeitungszentrum - ETH40 series - ESTOPCNC - vertikal / für Aluminium / für Nichteisenmetalle
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
vertikal
Bearbeitetes Material
für Aluminium, für Nichteisenmetalle
Struktur
Tischgerät
Spindelnase
BT 40
Anzahl Werkzeuge
24 Werkzeuge
Zuatzfunktion
Fräs, Bohr, Gewindeschneid
X-Hub

2.500 mm, 3.000 mm
(98,43 in, 118,11 in)

Y-Hub

1.800 mm, 2.000 mm
(70,87 in, 78,74 in)

Z-Hub

600 mm, 800 mm
(23,62 in, 31,5 in)

Rotationsgeschwindigkeit

12.000 rpm
(75.398 rad.min-1)

Leistung

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Positioniergenauigkeit

0,02 mm, 0,05 mm
(0,00079 in, 0,00197 in)

Wiederholbarkeit

0,01 mm
(0,00039 in)

Werkzeugwechselzeit

2 s

Gesamtgewicht

12.000 kg, 16.000 kg
(26.455,47 lb, 35.273,96 lb)

Gesamtlänge

4.800 mm, 6.100 mm
(189 in, 240,2 in)

Gesamtbreite

4.300 mm, 5.100 mm
(169,3 in, 200,8 in)

Gesamthöhe

3.500 mm, 3.700 mm
(137,8 in, 145,7 in)

Beschreibung

Produkt
Kombiniertes Profil-Bearbeitungszentrum für die präzise Bearbeitung von Aluminium- und Nichteisenprofilen für Fenster, Türen und Industriegestelle. Modulare ETH40-Baureihe in zwei Tischvarianten (2518NC / 3020NC) mit mehreren X/Y/Z-Verfahrwegoptionen. SIEMENS CNC ermöglicht programmierbare Mehrachsen-Bohr-, Fräs- und Finish-Operationen.

Technische Daten (Tabelle)
Modell: ETH40-2518NC / ETH40-3020NC
X-Achsen-Verfahrweg: 3000 mm / 2500 mm
Y-Achsen-Verfahrweg: 2000 mm / 1800 mm
Z-Achsen-Verfahrweg: 800 mm / 600 mm
Spindeldrehzahl: 12000 U/min
Spindelaufnahme / Außendurchmesser: BT40 Φ150 mm / BT40 Φ120 mm
Werkzeugmagazin: Scheibentyp, 24 Werkzeuge
Werkzeugwechselzeit: 2 s
Eilgang X/Y/Z: 40 m/min / 50 m/min / 20 m/min
Schnittvorschub (X/Y/Z): 15000 mm/min
Steuerung: SIEMENS
Spindelmotor: 11 kW / 7.5 kW
Achsantriebe (X/Y/Z): (3.14+3.14) kW / 3.14 kW / 3.14 kW
Schmierung: automatische Schmierung
Kühlung: Wassersprühkühlung
Positioniergenauigkeit X: 0.05 mm; Y/Z: 0.02 mm; Wiederholgenauigkeit: 0.01 mm
Druckluft: 0.6–0.9 MPa
Höhe: 3700 mm / 3500 mm
Aufstellfläche (ca.): 6100 × 4300 mm / 4800 × 5100 mm
Gewicht (ca.): 16000 kg / 12000 kg

Hauptmerkmale
  • ETH40-Baureihe mit zwei Tischlängenoptionen
  • Mehrere X/Y/Z-Verfahrwegkonfigurationen für unterschiedliche Profilgrößen
  • 12000 U/min BT40-Spindel mit zwei Außendurchmesser-Optionen
  • 24-fach Scheibenmagazin und 2 s Werkzeugwechsel
  • Hohe Eilgangs- und Vorschubgeschwindigkeiten für Produktionsdurchsatz
  • SIEMENS CNC-Steuerung für flexible Mehrachsenprogramme
  • Spindelleistungswahl: 11 kW oder 7.5 kW
  • Achsantriebskonfiguration: (3.14+3.14) / 3.14 / 3.14 kW
  • Automatische Schmierung und Wassersprühkühlung
  • Präzises Positionieren und hohe Wiederholgenauigkeit
  • Druckluftanforderung: 0.6–0.9 MPa
  • Aufstellflächen- und Gewichtsversionen zur Anpassung an die Produktionsumgebung
