3-Achs-Bearbeitungszentrum VMC-1580NCG
vertikalBT 5024 Werkzeuge

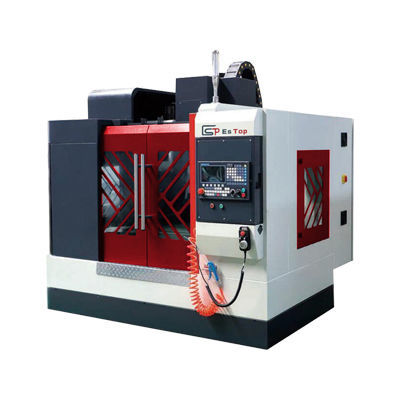

3-Achs-Bearbeitungszentrum - VMC-1580NCG - ESTOPCNC - vertikal / BT 50 / 24 Werkzeuge
3-Achs-Bearbeitungszentrum - VMC-1580NCG - ESTOPCNC - vertikal / BT 50 / 24 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
vertikal
Spindelnase
BT 50
Anzahl Werkzeuge
24 Werkzeuge
Zuatzfunktion
Fräs
Anwendungsbereich
für die Automobilindustrie, für die Raumfahrtindustrie, für Formwerkzeug
X-Hub

1.500 mm
(59,06 in)

Y-Hub

800 mm
(31,5 in)

Z-Hub

700 mm
(27,56 in)

Rotationsgeschwindigkeit

6.000 rpm
(37.699 rad.min-1)

Leistung

25 kW
(33,99 hp)

Maximalhöhe des Werkstücks

Max: 830 mm
(33 in)

Min: 130 mm
(5 in)

Maximale Tischlast

2.000 kg
(4.409 lb)

Positioniergenauigkeit

0,015 mm
(0,00059 in)

Wiederholbarkeit

0,01 mm
(0,00039 in)

Gesamtgewicht

13.500 kg
(29.762,41 lb)

Gesamtlänge

4.800 mm
(189 in)

Gesamtbreite

3.500 mm
(137,8 in)

Gesamthöhe

3.300 mm
(129,9 in)

Beschreibung

Produktübersicht
Der ES-TOP VMC-1580NCG ist ein Vertikalbearbeitungszentrum mit hohem Drehmoment (BT50-Getriebe) für Schwerfräsen und die Bearbeitung großer Werkstücke, mit Verfahrwegen 1500×800×700 mm und einer maximalen Tischbelastung von 2000 kg.

Haupttechnische Daten
  • Modell: VMC-1580NC (Getriebe) / VMC-1580NCG
  • Verfahrwege (X/Y/Z): 1500 / 800 / 700 mm
  • Abstand Spindel–Tisch: 130–830 mm
  • Tischmaß: 1700 × 800 mm; T-Nuten: 5 × 18 × 135 mm
  • Maximale Tischbelastung: 2000 kg
  • Spindel: BT50-Φ150; Drehzahl: 6000 U/min; Übersetzungen niedrig 1:3,6 / hoch 1:1,2
  • Schnellfahrgeschwindigkeit X/Y/Z: 12 / 12 / 12 m/min; Vorschub beim Schneiden: 1–10 m/min
  • Antriebe: Spindelmotor 15/18,5 kW; Servomotoren X/Y/Z: 3,0 / 4,0 / 4,0 kW
  • Positioniergenauigkeit: ±0,015 mm; Wiederholgenauigkeit: ±0,01 mm
  • Leistungsbedarf: 25 kW; Druckluft: 6–8 MPa
  • Maschinenabmessungen (L×B×H): 4800 × 3500 × 3300 mm; Gewicht: 13.500 kg


Hauptausstattung der Maschine
  • Handbediengerät/Bedienpult (Pendant): 1 Stk.
  • Automatische Schmiereinrichtung: 1 Stk.
  • LED-Warnleuchte: 1 Stk.
  • Spindel-Blassystem: 1 Stk.
  • Air-Curtain-Schutz: 1 Stk.
  • Arbeitsleuchte: 1 Stk.
  • Mitgeliefertes Zubehör: 1 Satz
  • Technische Unterlagen: 1 Satz
  • FANUC 0i-MF Plus(5) CNC: 1 Stk.
  • Automatischer Werkzeugwechsler (BT50-24T): 1 Stk.


Anwendungsbereiche
  • Schweres Fräsen und Bearbeitung großer Bauteile
  • Form- und Werkzeugbau
  • Strukturbauteile für Automobil- und Luftfahrtbranche
  • Allgemeine Bearbeitungsaufgaben in der Schwerindustrie
