3-Achs-Bearbeitungszentrum VMC-1270NC
vertikalBT 4024 Werkzeuge

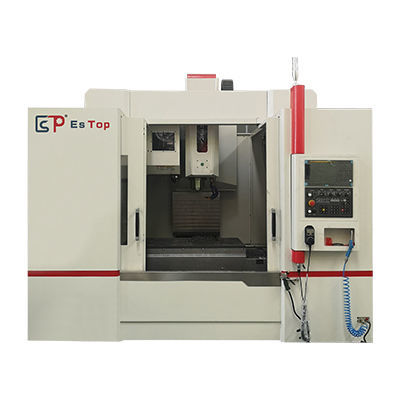

3-Achs-Bearbeitungszentrum - VMC-1270NC - ESTOPCNC - vertikal / BT 40 / 24 Werkzeuge
3-Achs-Bearbeitungszentrum - VMC-1270NC - ESTOPCNC - vertikal / BT 40 / 24 Werkzeuge
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
vertikal
Spindelnase
BT 40
Anzahl Werkzeuge
24 Werkzeuge
Zuatzfunktion
Fräs, Bohr, Gewindeschneid
Weitere Eigenschaften
Hochgeschwindigkeit, für Produktion, breit
X-Hub

1.200 mm
(47,24 in)

Y-Hub

700 mm
(27,56 in)

Z-Hub

670 mm
(26,38 in)

Rotationsgeschwindigkeit

10.000 rpm
(62.832 rad.min-1)

Leistung

11 kW, 15 kW
(14,96 hp, 20,39 hp)

Maximale Tischlast

1.000 kg
(2.205 lb)

Werkzeuggewicht (max.)

7 kg
(15,4 lb)

Positioniergenauigkeit

0,01 mm
(0,00039 in)

Wiederholbarkeit

0,006 mm
(0,00024 in)

Werkzeugwechselzeit

1,8 s

Gesamtgewicht

8.800 kg
(19.400,68 lb)

Gesamtlänge

3.710 mm
(146,1 in)

Gesamtbreite

3.170 mm
(124,8 in)

Gesamthöhe

2.810 mm
(110,6 in)

Beschreibung

Übersicht
Hochgeschwindigkeits-3‑Achsen CNC-Vertikalbearbeitungszentrum für ein breites Spektrum an Fräs-, Bohr- und Gewindeschneidoperationen. Geeignet für die Serienfertigung und flexible Teilebearbeitung mit großer Tischkapazität.

Standard-Spezifikation
Verfahrwege (X/Y/Z): 1200/700/670 mm
Abstand Spindelmittelachse zur Führungsfläche der Säule: 827 mm
Abstand Spindelkopf zur Tischoberfläche: 150–820 mm
Tischgröße: 1400×700 mm
Max. Belastung Tisch: 1000 kg
T-Nuten: 5×18×150
Spindeldrehzahl: 10000 rpm
Spindelkonus: BT40
Spindelmotorleistung: 11/15 kW
Schnellverfahr (X/Y/Z): 30/30/30 m/min
Schnellvorschubgeschwindigkeit: 10/10/10 m/min
Werkzeugmagazin Kapazität: 24 Werkzeuge
Max Werkzeugdurchmesser/Länge/Gewicht: Ø75 mm / 300 mm / 7 kg
Max Werkzeugdurchmesser (voll/leer): 75/150 mm
Werkzeugwahlverfahren: any/sequence
Werkzeugwechselzeit: 1.8 s
Positioniergenauigkeit (X/Y/Z): 0.010 mm
Wiederholgenauigkeit (X/Y/Z): 0.006 mm
Luftbedarf: 280 L/min bei 6–8 bar
Gesamtleistungsbedarf: 35 KVA
Wassertankkapazität: 420 L
Maschinenabmessungen (X×Y×Z): 3710×3170×2810 mm
Maschinengewicht: 8800 kg

Hauptausstattung der Maschine
1. Mitsubishi M80B CNC-System — Menge: 1
2. Handbediengerät — Menge: 1
3. Scheibenwerkzeugmagazin (24 Einheiten) — Menge: 1
4. Automatische Schmierstoffversorgung — Menge: 1
5. LED-Signalleuchte — Menge: 1
6. Spindel-Blasdüse — Menge: 1
7. Luftvorhang-Schutz — Menge: 1
8. Taschenlampe — Menge: 1
9. Beiliegendes Zubehör — Menge: 1

Technische Daten
  • Modell: VMC-1270NC
  • Marke: ES-TOP CNC
  • Verfahrwege 3 Achsen (X/Y/Z): 1200/700/670 mm
  • Abstand Spindelmittelachse zur Führungsfläche der Säule: 827 mm
  • Spindelkopf zur Tischoberfläche: 150–820 mm
  • Tischgröße: 1400×700 mm
  • Max. Belastung Tisch: 1000 kg
  • T-Nuten: 5×18×150
  • Spindeldrehzahl: 10000 rpm
  • Spindelkonus: BT40
  • Spindelmotorleistung: 11/15 kW
  • Schnellverfahr (X/Y/Z): 30/30/30 m/min
  • Schnellvorschubgeschwindigkeit: 10/10/10 m/min
  • Werkzeugmagazin Kapazität: 24 Werkzeuge
  • Max Werkzeugdurchmesser/Länge/Gewicht: Ø75 mm / 300 mm / 7 kg
  • Max Werkzeugdurchmesser (voll/leer): 75/150 mm
  • Werkzeugwechselzeit: 1.8 s
  • Positioniergenauigkeit (X/Y/Z): 0.010 mm
  • Wiederholgenauigkeit (X/Y/Z): 0.006 mm
  • Luftbedarf: 280 L/min bei 6–8 bar
  • Gesamtleistungsbedarf: 35 KVA
  • Wassertankkapazität: 420 L
  • Maschinenabmessungen (X×Y×Z): 3710×3170×2810 mm
  • Maschinengewicht: 8800 kg

Weitere Produkte von ESTOPCNC

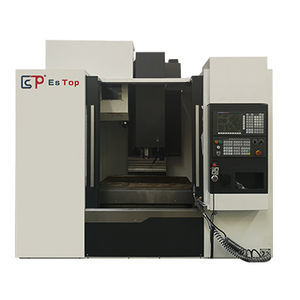

Vertical machining centers
