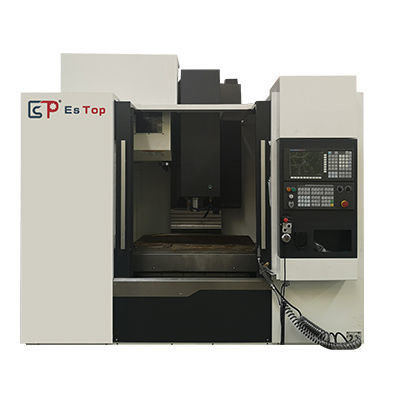

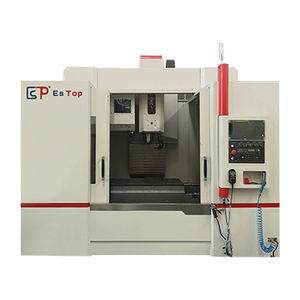

CNC-Bearbeitungszentrum / 3-Achs VMC-1165NC

vertikalBT 4024 Werkzeuge

Produktübersicht
Vertikales CNC-Bearbeitungszentrum VMC-1165NC mit Verfahrwegen X/Y/Z von 1100/650/600 mm, BT40-Spindel bis 10000 U/min und wählbarer Spindelleistung 11 oder 15 kW. Ausgestattet mit Tisch 1200 × 600 mm (Max.-Belastung 800 kg) und 24-fach Scheibenmagazin, eignet sich die VMC-1165NC für mittelgroße bis große Werkstücke und Serienfertigung mit wiederholbarer Positionierung und schnellem Werkzeugwechsel.

Hauptspezifikationen

• Modell: VMC-1165NC
• Verfahrweg (X / Y / Z): 1100 mm / 650 mm / 600 mm
• Abstand Spindelmitte zur Säulenführung: 745 mm
• Abstand Spindelnase zur Tischfläche: 125 ~ 725 mm
• Spindeldrehzahl: 10000 U/min
• Spindelkonus: BT40
• Spindelmotorleistung: 11 / 15 kW
• Tischgröße: 1200 × 600 mm
• Max. Tischbelastung: 800 kg
• T-Nuten: 5 × 18 × 110 mm
• Werkzeugmagazinkapazität: 24 Werkzeuge (Scheibe)
• Werkzeug Ø/Länge/Gewicht max.: Ø75 mm / 300 mm / 7 kg
• Werkzeug Ø max. (voll/leer): 75 / 150 mm
• Wechselzeit Werkzeug: 1,8 s
• Schnellverfahrgeschwindigkeit (X/Y/Z): 30 / 30 / 30 m/min
• Vorschubgeschwindigkeit (X/Y/Z): 10 / 10 / 10 m/min
• Positioniergenauigkeit (X/Y/Z): 0,010 mm
• Wiederholgenauigkeit (X/Y/Z): 0,006 mm
• Luftverbrauch / Druck: 280 L/min, 6~8 bar
• Gesamtleistungsaufnahme: 30 KVA
• Kühlmitteltankvolumen: 420 L
• Maschinenmaße (L×B×H): 2900 × 3000 × 3000 mm
• Maschinengewicht: 6700 kg

Hauptausstattung

• Mitsubishi M80B CNC-System — Menge: 1
• Handbediengerät — Menge: 1
• Scheiben-Werkzeugmagazin (24 Einheiten) — Menge: 1
• Automatische Schmierstoffversorgung — Menge: 1
• LED-Warnleuchte — Menge: 1
• Spindel-Blasvorrichtung — Menge: 1
• Luftvorhang-Schutz — Menge: 1
• Arbeitsleuchte — Menge: 1
• Beigefügtes Zubehör — Menge: 1

Anwendungen und Betriebsinfos

• Geeignet für Fräs-, Bohr- und Gewindearbeiten an mittelgroßen bis großen Bauteilen in der Automobilindustrie, Formenbau, allgemeinen Maschinenbau und industriellen Serienfertigung.
• 24-fach Magazin und 1,8 s Werkzeugwechsel reduzieren Nebenzeiten bei Serienarbeit.
• Hohe Schnellfahrgeschwindigkeit (30 m/min) und Spindeloptionen unterstützen effiziente Schrupp- und Schlichtzyklen.
• 420 L Kühlmitteltank und automatische Schmierung erleichtern den Dauerbetrieb und die Wartungsplanung.
