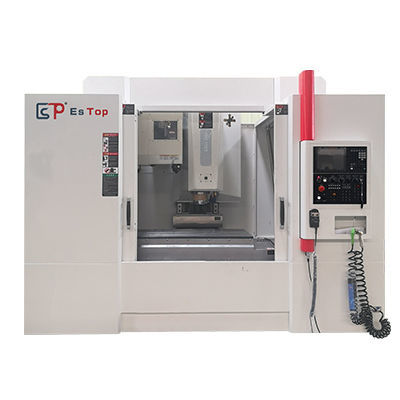

3-Achs-Bearbeitungszentrum VMC-1370NC

vertikalBT 4024 Werkzeuge

Produktübersicht
Die VMC-1370NC ist ein CNC-Vertikalbearbeitungszentrum für die Bearbeitung von großformatigen Werkstücken mit Verfahrwegen von 1300/700/670 mm (X/Y/Z). Ausgestattet mit einem BT40-Spindelkopf bis 10000 U/min, einer Tischfläche 1400×700 mm (max. 1000 kg) und einem Scheibenmagazin mit 24 Plätzen.

Technische Daten

• Verfahrwege (X/Y/Z): 1300 / 700 / 670 mm
• Abstand Spindelzentrum zur Führungsfläche der Säule: 827 mm
• Abstand Spindelndese zu Tischfläche: 150–820 mm
• Tischgröße: 1400 × 700 mm
• Maximale Tischbelastung: 1000 kg
• T-Nuten: 5 × 18 × 150
• Spindeldrehzahl: 10000 U/min
• Spindelkonus: BT40
• Spindelmotorleistung: 11 / 15 kW
• Eilganggeschwindigkeit (X/Y/Z): 30 / 30 / 30 m/min
• Schnellvorschubgeschwindigkeit: 10 / 10 / 10 m/min
• Werkzeugmagazin Kapazität: 24 Werkzeuge
• Max. Werkzeugdurchmesser/Länge/Gewicht: Ø75 mm / 300 mm / 7 kg
• Max. Werkzeugdurchmesser (voll/leer): 75 / 150 mm
• Werkzeugwechselzeit: 1,8 s
• Positioniergenauigkeit (X/Y/Z): 0,01 mm
• Rückstellgenauigkeit (X/Y/Z): 0,006 mm
• Luftverbrauch: 280 L/min bei 6–8 bar
• Gesamtleistung Maschine: 35 KVA
• Kühlmitteltank Volumen: 430 L
• Maschinenabmessungen (X×Y×Z): 3820 × 3170 × 2800 mm
• Maschinengewicht: 9500 kg

Hauptausstattung

• Mitsubishi M80B CNC-System
• Handbediengerät
• Scheibenmagazin, 24 Plätze
• Automatische Schmierstoffanlage
• LED-Warnleuchte
• Spindelblasvorrichtung
• Luftvorhang-Schutz
• Arbeitsleuchte
• Beiliegendes Zubehör

Hinweise

• Gesamtleistung: 35 KVA; Kühlmitteltank: 430 L; Gewicht und Abmessungen siehe oben
• Werkzeugwahl: any/sequence. Werkzeugwechselzeit: 1,8 s.
• Optionen und kundenspezifische Konfigurationen auf Anfrage erhältlich
