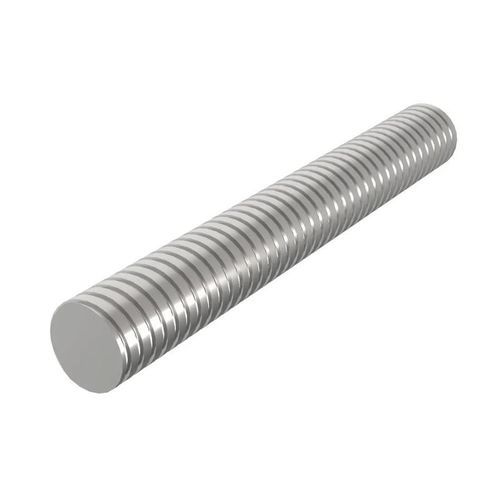

Trapez-Gleitgewinde SRL13

Stahlaus Edelstahl 316aus Edelstahl 304

Leitspindeln wandeln eine Drehbewegung in eine Linearbewegung um, indem eine Mutter entlang der Spindel geführt wird; die Steigung (lead) ist die axiale Strecke, die die Mutter pro Umdrehung zurücklegt. Sie sind für standardmäßige industrielle Anwendungen konzipiert, die eine wirtschaftliche Lösung für wiederholte lineare Bewegungen benötigen.

Wichtigste Merkmale

• Definition: Lead = Distanz, die eine Mutter pro Schraubenumdrehung zurücklegt.
• Verfügbarkeiten: Rechtsgewinde (Standard) und Linksgewinde erhältlich.
• Typische Anwendungen: Robotik, Automobilindustrie, CNC-Bearbeitung und andere Standardanwendungen, bei denen Kugelgewindetriebe nicht erforderlich oder ungeeignet sind.
• Vorteile: kostengünstiger als Kugelgewindetriebe, dickere Laufbahn im Vergleich zu Gewindestangen, geeignet für Schwerlast- und wiederholte Linearbewegungen.

Charakteristiken / technische Spezifikationen

• Materialien: Edelstahl 304, Stahl, Edelstahl 316.
• Seriennummern: SRL1326, SRL1325, SRL1320, SRL1323, SRL1322, SRL1321 (Familie SRL13).
• Beispiele für Gewindearten (nicht vollständig): TR8 x 1.5, TR10 x 2, TR12 x 3, TR14 x 3, TR16 x 4, TR18 x 4, TR20 x 4, TR22 x 5, TR24 x 5, TR26 x 5, TR28 x 5, TR30 x 6, TR32 x 6, TR36 x 6, TR40 x 7, TR44 x 7, TR50 x 8, TR55 x 9, TR60 x 9, TR70 x 10, TR80 x 10, TR90 x 12, TR95 x 16.
• Verfügbare Längen (Beispiele): 1000 mm, 1500 mm, 2000 mm, 3000 mm, bis zu 13.000 mm.
• Konstruktionshinweis: ausgelegt für Schwerlastanwendungen und wiederholte lineare Bewegungen; stärkere Laufbahn als Gewindestangen, speziell zum Führen der Mutter.
