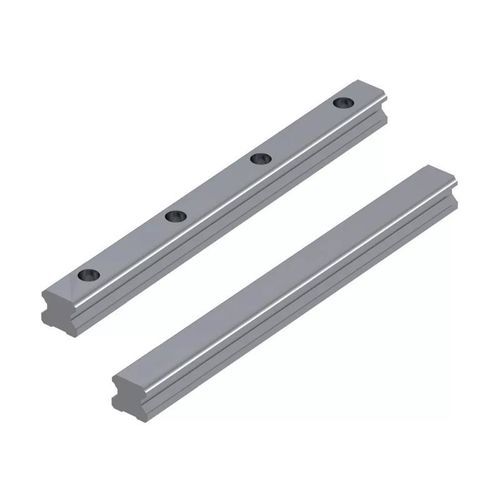

Linearführung / 55 mm SRL1016

35 mm15 mm20 mm

Produktbeschreibung
Diese Linearführungsschienen sind ein Linearführungssystem, das dazu verwendet wird, Komponenten, die sich in linearer Richtung bewegen, zu steuern und zu unterstützen. Linearführungsschienen bestehen aus zwei Hauptkomponenten: einer Schiene und einem Führungswagen (Schlitten). Die Schiene ist ein langer, gerader Träger, der auf eine permanente Oberfläche montiert ist. Der Führungswagen ist ein beweglicher Block, der entlang der Schiene gleitet. Der Führungswagen umfasst Kugellager, die in Kontakt mit der Schiene sind und eine reibungsarme lineare Bewegung ermöglichen.

Diese Schienen werden in Anwendungen verwendet, die hohe Genauigkeit, wenig Reibung und gleichmäßige Bewegungen erfordern. Sie kann dynamische Lasten tragen und gleichzeitig Stöße, Vibrationen und Materialermüdung abwehren.

Im Allgemeinen werden die Führungswagen einzeln auf die Schienen aufgesetzt. Um den Führungswagen auf die Schiene zu befördern, setzen Sie ihn bitte auf die Schiene und lassen Sie ihn darauf gleiten. Sie kommt häufig bei Schwerlast- und Hochpräzisionsanwendungen in der Industrie zum Einsatz, einschließlich bei medizinischen Geräten, bei Halbleiterproduktionsanlagen und bei industriellen Automatisierungsausrüstungen.

• Werden dazu verwendet, Komponenten, die sich in linearer Richtung bewegen, zu steuern und zu unterstützen.

• Bestehen aus zwei Hauptkomponenten: einer Schiene und einem Führungswagen (Schlitten).

• Sie kann dynamische Lasten tragen und gleichzeitig Stöße, Vibrationen und Materialermüdung abwehren.

Material
Stahl

Seriennummern
SRL1016RF45, SRL1016RF35, SRL1016RF30, SRL1016RF25, SRL1016RF20, SRL1016RF15, SRL1016

Filteroptionen (Auswahl)
Schienentyp
Rückseitige Befestigung, Standard
Schienengröße
15.0, 20.0, 25.0, 30.0, 35.0, 45.0, 55.0
l1 (Gesamtlänge)
160.0 bis 4000.0 (verschiedene Werte auswählbar)
h1 (Höhe)
13.0, 16.3, 19.2, 22.8, 26.0, 31.1, 38.0
l2 (Bohrungsabstand)
60.0, 80.0, 105.0, 120.0
w1 (Breite)
15.0, 20.0, 23.0, 28.0, 34.0, 45.0, 53.0
l3 (weitere Längenoptionen)
20.0, 22.5, 30.0

Charakteristika / Spezifikationen

• Material: Stahl
• Schienentyp: Rückseitige Befestigung, Standard
• Schienengrößen: 15.0, 20.0, 25.0, 30.0, 35.0, 45.0, 55.0
• Gesamtlängen (l1): 160.0 bis 4000.0 mm (verschiedene Werte)
• Höhen (h1): 13.0, 16.3, 19.2, 22.8, 26.0, 31.1, 38.0 mm
• Bohrungsabstände (l2): 60.0, 80.0, 105.0, 120.0 mm
• Breiten (w1): 15.0, 20.0, 23.0, 28.0, 34.0, 45.0, 53.0 mm
• Weitere Längenoptionen (l3): 20.0, 22.5, 30.0 mm
• Seriennummern: SRL1016RF45, SRL1016RF35, SRL1016RF30, SRL1016RF25, SRL1016RF20, SRL1016RF15, SRL1016
