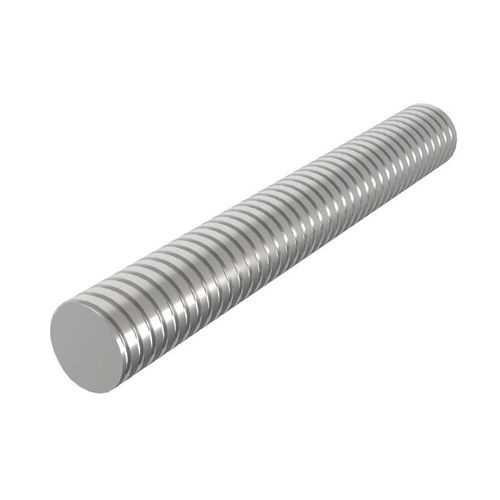

Trapez-Gleitgewinde SRL1322

Edelstahlaus Edelstahl 316Stahl

Produktbeschreibung
Leitspindeln sind eine Art von Schrauben, die verwendet werden, um Drehbewegungen in lineare Bewegungsabläufe umzuwandeln, indem die Drehbewegung der Schraube in eine Vorwärtsbewegung der Mutter verwandelt wird. Das Leitelement des Namens bezieht sich auf die Distanz, die eine Mutter für eine komplette Umdrehung der Spindel zurücklegt.

Sie werden bei Standardanwendungen verwendet, die ein geringeres Maß an Präzision und Genauigkeit erfordern, oder wenn ein Kugelgewindetrieb aufgrund der Umgebungsbedingungen nicht geeignet ist. Sie sind robust, langlebig und kosteneffizienter als Kugelgewindetriebe.

Sie kommen zudem in der Robotik, im Automobilsektor und bei CNC-Maschinen zum Einsatz. Sie sind als standardmäßige Leitspindeln mit Rechtsgewinde erhältlich sowie auch mit Linksgewinde. Bitte beachten Sie: Diese Leitspindeln haben, im Gegensatz zu Gewindestangen (mit denen sie nicht verwechselt werden sollten), eine dickere und stärkere Laufbahn, was sie ideal für Schwerlastanwendungen macht, bei denen eine wiederholte lineare Bewegung auftritt.

• Leitspindeln sind standardmäßig mit Rechtsgewinde erhältlich sowie auch mit Linksgewinde.

• Das Leitelement des Namens bezieht sich auf die Distanz, die eine Mutter für eine komplette Umdrehung der Spindel zurücklegt.

• Kommen bei Standardanwendungen zum Einsatz, die ein geringeres Maß an Präzision und Genauigkeit erfordern.

Materialien
Edelstahl 304, Stahl, 316 Edelstahl

Seriennummern
SRL1326, SRL1325, SRL1320, SRL1323, SRL1322, SRL1321

Verfügbare Gewindegrößen (Auswahl)
TR08 x 1.5, TR10 x 2, TR10 x 2.0, TR10 x 4, TR100 x 16, TR12 x 3, TR12 x 3.0, TR12 x 6, TR120 x 16, TR14 x 3, TR14 x 6, TR15 x 4, TR16 x 4, TR16 x 4.0, TR16 x 8, TR18 x 4, TR18 x 4.0, TR18 x 8, TR20 x 4, TR20 x 4.0, TR20 x 8, TR22 x 10, TR22 x 5, TR24 x 10, TR24 x 5, TR24 x 5.0, TR26 x 10, TR26 x 5, TR28 x 10, TR28 x 5, TR28 x 5.0, TR30 x 12, TR30 x 6, TR30 x 6.0, TR32 x 12, TR32 x 6, TR36 x 12, TR36 x 6, TR36 x 6.0, TR40 x 14, TR40 x 7, TR40 x 7.0, TR44 x 14, TR44 x 7, TR50 x 8, TR55 x 9, TR60 x 9, TR70 x 10, TR8 x 1.5, TR80 x 10, TR90 x 12, TR95 x 16

Verfügbare Längen (mm)
1000.0, 1500.0, 2000.0, 3000.0, 13000.0

Verfügbare Materialien
316 Edelstahl, Edelstahl 304, Stahl

Typische Anwendungen
Robotik, Automobilsektor, CNC-Maschinen, Standardanwendungen mit geringeren Präzisionsanforderungen

Charakteristika / Spezifikationen

• Umwandlung von Drehbewegung in lineare Bewegung
• Standardmäßig mit Rechts- und Linksgewinde erhältlich
• Robust, langlebig und kosteneffizient
• Material: Edelstahl 304, Stahl, 316 Edelstahl
• Seriennummern: SRL1326, SRL1325, SRL1320, SRL1323, SRL1322, SRL1321
• Verschiedene Gewindegrößen und Längen verfügbar
• Geeignet für Schwerlastanwendungen
