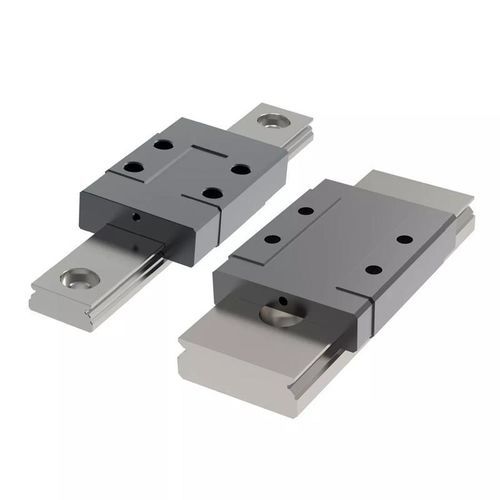

Edelstahlschiene SRL1012C

für optischelinear

Produktbeschreibung
Diese Miniatur-Schienenführungswagen sind eine kompakte und vielseitige Lösung, um präzise Linearbewegungen in kleinformatigen Anwendungen zu erzielen. Sie sind aufgrund ihrer kleinen Größe perfekt geeignet für Anwendungen, die präzise Positionierung und fließende Bewegung bei wenig Platz erfordern, oder Anwendungen, bei denen Korrosionsbeständigkeit notwendig ist, da sie aus Edelstahl gefertigt sind.

Das Design der Schienen mit einem gotischen 45-Kontaktbogenstück garantiert ähnliche Tragfähigkeiten in alle Richtungen. Diese Schienen sorgen für eine gleichmäßige Bewegung und verfügen über einen niedrigen Koeffizienten der Reibungs- und Trennkräfte. Sie können schwere Gewichte tragen, sind korrosionsbeständig und beständig gegen Abnutzung.

Die Führungswagen werden mit einer Blindschiene aus Plastik geliefert. Sie sollten montiert werden, indem die Blindschiene neben das Ende der tatsächlichen Schiene gelegt wird und der Führungswagen von einer Schiene zur anderen geleitet wird. Sie sind in der Lage, Temperaturen zwischen -40 °C und +80 °C zu widerstehen. Kommen bei unterschiedlichen Anwendungen zum Einsatz, darunter medizinische Geräte, Pharmazeutika, kleine Automatisierungssysteme und optische Ausrüstung.

• Sie bewegen sich gleichmäßig und verfügen über einen niedrigen Koeffizienten der Reibungs- und Trennkräfte.

• Das Design der Schienen mit einem gotischen 45-Kontaktbogenstück garantiert ähnliche Tragfähigkeiten in alle Richtungen.

• Sie sind in der Lage, Temperaturen zwischen -40 °C und +80 °C zu widerstehen.

Seriennummern
SRL1012C, SRL1010

Typische Anwendungen
Medizinische Geräte, Pharmazeutika, kleine Automatisierungssysteme, optische Ausrüstung

Merkmale (Beispiel für SKU 20158347)

• Schlittenausführung: Standard
• Für Schiene: 9.0
• l1: 30.6
• l2: 20.5
• l3: 10.0
• Material: Edelstahl

Weitere technische Spezifikationen (Auswahl aus Filteroptionen und Tabelle)

• Schlittenausführung: Standard, Breit
• Für Schiene: 3.0, 7.0, 9.0, 10.0, 12.0, 14.0, 15.0, 18.0, 24.0, 42.0
• l1 (mm): 11.7, 16.0, 19.6, 21.1, 23.7, 27.2, 30.6, 31.2, 31.6, 35.4, 39.1, 40.5, 40.9, 43.0, 44.4, 47.6, 50.7, 55.3, 59.4, 60.0, 74.4
• l2 (mm): 6.8, 10.0, 11.0, 13.5, 14.3, 15.1, 20.5, 21.2, 21.8, 22.0, 27.0, 27.9, 30.1, 30.8, 31.0, 34.0, 38.5, 39.5, 44.0, 46.0, 57.6
• l3 (mm): 3.5, 5.5, 6.5, 7.0, 8.0, 10.0, 11.0, 12.0, 13.0, 15.0, 16.0, 19.0, 20.0, 24.0, 25.0, 28.0, 35.0
• l4 (mm): 10.0, 15.0, 20.0, 25.0, 30.0, 40.0
• h1 (mm): 4.0, 6.0, 6.5, 8.0, 9.0, 10.0, 12.0, 13.0, 14.0, 16.0

Charakteristika / Spezifikationen

• Material: Edelstahl
• Temperaturbereich: -40 °C bis +80 °C
• Korrosionsbeständig
• Gleichmäßige Bewegung
• Niedriger Reibungskoeffizient
• Verschiedene Größen und Ausführungen verfügbar
