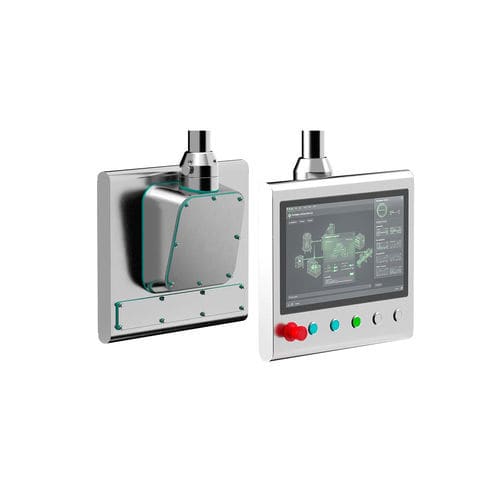

HMI mit kapazitivem Touchscreen LUMIA INOX

mit Trägerarm1920 x 1080Arm® Cortex®-A72 Dual-core

Produktübersicht
Die LUMIA ARM INOX Serie umfasst armmontierte Bedienterminals und Industriemonitore aus Edelstahl 316L, ausgelegt für die Montage an Bedienpulten oder Steuerständen. Erhältlich als edgeHMI / webHMI und Monitor mit IP66-Schutz rundum, einschließlich des Montagerarms.

Allgemeine Merkmale

• Gehäuse aus Edelstahl 316L, IP66 rundum
• Tragarmbefestigung für Pulte oder Steuerstände
• Benutzerkonfigurierbarer Arm mit großem Komponentenportfolio
• Optionaler IP66-USB-Anschluss an der Rückwand
• Festverdrahtete Steckplätze für Bedienelemente und Anzeigen (bis zu 10 bei edgeHMI, bis zu 6 beim Monitor)
• Lieferbar mit oder ohne Front-Bedienplätze (je nach Variante)

LUMIA ARM edgeHMI / webHMI - Kernfunktionen
edgeHMI-Modelle verwenden lüfterlose RockChip-Multicore-Prozessoren für stabile Leistung und reduzierte wartungsbedingte Staubansammlungen. Zwei unabhängige LAN-Ports ermöglichen die Trennung von OT- und IT-Netzen. KREO Runtime ist vorinstalliert; die webHMI-Option bietet Chromium im Vollbildmodus.

• Betriebssystem: Linux Debian 11 (edge/webHMI)
• 16:9 Hochhelligkeits-Displays: 15,6 in (1920 x 1080) oder 21,5 in (1920 x 1080)
• Durchgehend flache Glasfront (True Flat) mit kapazitivem Touch
• Tragarmbefestigung IP66 rundum
• 2 unabhängige LAN-Ports (OT/IT-Trennung)
• 2 USB-Ports (ein Port optional rückseitig, IP66)
• Bis zu 10 festverdrahtete Steckplätze für Bedienelemente, Lampen, Wahlschalter, Notaustaster
• RockChip Multicore-Prozessoren (z. B. RK3399)

LUMIA ARM Monitor - Kernfunktionen
Die Monitor-Variante bietet umfangreiche Videoeingänge für Industrie-PCs und kapazitiven Multitouch über einen rückwärtigen USB-B-Anschluss zur Gestenunterstützung in modernen Überwachungs- und Steuerungsanwendungen.

• 16:9 Hochhelligkeits-Displays: 15,6 in (1920 x 1080) oder 21,5 in (1920 x 1080)
• Durchgehend flache Glasfront mit kapazitivem Multitouch
• Tragarmbefestigung IP66 rundum
• Benutzerkonfigurierbarer Arm mit umfangreichem Komponentenportfolio
• Bis zu 6 festverdrahtete Steckplätze für Bedienelemente, Lampen, Wahlschalter, Notaustaster
• Auch ohne Tasten erhältlich
• Optionaler USB-Port an der Rückwand mit IP66

Technische Daten — LUMIA ARM EDGE/WEB HMI (Auszug)
O.S.: Linux Debian 11 + Chromium (webHMI-Option)
Displaygröße: 15,6 in (1920 x 1080) / 21,5 in (1920 x 1080)
Display-Technologie: TFT, LED-Hintergrundbeleuchtung, 16M Farben
Touch: Kapazitiv
Gehäuse: Edelstahl 316L
Prozessor: RK3399 (Beispiel)
RAM: 2 GB DDR4
Massenspeicher: 16 GB eMMC
Ethernet: 1 x 1Gb + 1 x 100Mb
USB: 1 x 2.0 + 1 x 3.0 (optional rückseitig IP66)
Stromversorgung: 12 – 32 V DC
Leistungsaufnahme: ca. 18W (15,6 in edgeHMI) / 28W (21,5 in edgeHMI)
Betriebstemperatur: 0 … +50 °C
Lagertemperatur: -20 … +60 °C
Luftfeuchte: <90% non-condensing
Schutzart: IP66 rundum
Zertifizierungen: CE; UL 61010; ATEX / IECEx Angaben je nach Modell

Technische Daten — LUMIA ARM MONITOR (Auszug)
Display-Technologie: TFT, LED, 16M Farben
Displaygröße: 15,6 in (1920 x 1080) / 21,5 in (1920 x 1080)
Touch-Technologie: Kapazitiv multi-touch via Rear USB-B
Gehäuse: Edelstahl 316L
Videoeingang: DVI-D, VGA, DisplayPort
USB: Rear 1 x USB type B (touch) / optionaler Rear IP66 USB
Stromversorgung: 12 – 32 V DC
Leistungsaufnahme: ca. 35W (15,6 in Monitor) / 50W (21,5 in Monitor)
Betriebstemperatur: 0 … +50 °C
Lagertemperatur: -20 … +60 °C
Luftfeuchte: <90% non-condensing

Zusätzliche Hinweise
edgeHMI-Modelle werden mit vorinstalliertem KREO Runtime geliefert; webHMI nutzt Chromium im Vollbild. Die lüfterlose Architektur reduziert Staubansammlung und Wartungsaufwand. Zwei unabhängige LAN-Ports ermöglichen Netztrennung OT/IT.

Technische Spezifikationen

• Modellfamilie: LUMIA ARM INOX
• Gehäusematerial: Edelstahl 316L
• Schutzart: IP66 rund um das Produkt
• Displaygrößen: 15,6 in und 21,5 in (1920 x 1080)
• Touch: Kapazitiv (Single- oder Multipoint je nach Variante)
• Prozessor (edgeHMI): RK3399 (Beispiel)
• Betriebssystem (edge/webHMI): Linux Debian 11 (+ Chromium für webHMI)
• RAM / Massenspeicher (edgeHMI): 2 GB DDR4; 16 GB eMMC (Beispiel)
• Netzwerk: 2 LAN-Ports (1x1Gb + 1x100Mb) zur OT/IT-Trennung
• USB-Schnittstellen: Varianten je nach Modell; Rear USB-B für Monitor
• Videoeingänge (Monitor): DVI-D, VGA, DisplayPort
• Festverdrahtete Slots: bis zu 10 (edgeHMI) / bis zu 6 (Monitor)
• Stromversorgung: 12 – 32 V DC
• Zertifizierungen: CE, UL 61010, ATEX und IECEx je nach Ausführung
