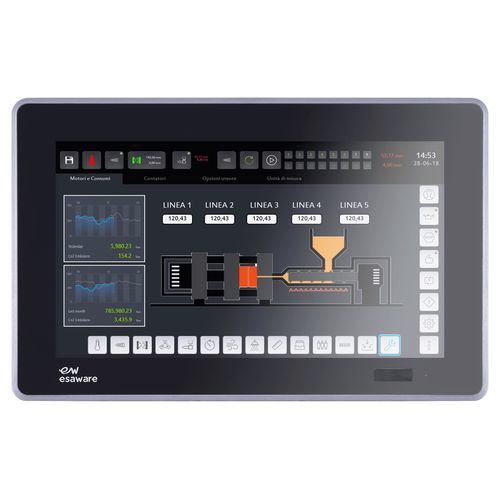

Panel-PC / Multitouchscreen EW series

mit kapazitivem PCAP-Touchscreenmit resistivem 5-Draht-Touchscreen15"

Produktübersicht
Die EW Panel IPCs (Serie EW200) sind Industrie‑Panel‑PCs für Maschinensteuerung, HMI und Prozessvisualisierung. Mit resistiven oder kapazitiven Touchscreens und IP66‑Frontschutz verfügbar, deckt die Serie Displaygrößen von 12,1" bis 21,5" ab und bietet mehrere CPU‑Plattformen für unterschiedliche Automatisierungsanforderungen.

Hauptmerkmale

• 16:9 TFT‑Widescreen‑Displays: 12,1", 15,6", 18,5", 21,5"
• Touch‑Optionen: 5‑Draht resistiv oder PCT kapazitiv (bis zu 10 Berührungen)
• Aluminium‑Blende mit PTFE Anti‑Haft‑Beschichtung; Frontschutz IP66
• Verschiedene CPU‑Plattformen: Atom, Celeron (J1900/J3455), Intel Core (verschiedene Generationen)
• Umfangreiche I/O: USB 2.0/3.0, RS232/RS485, dual 1Gb Ethernet
• Optionale Erweiterungen: PCIe/miniPCIe/CFast/mSATA; RAID 0/1 Unterstützung
• Betriebsbereich: -10 bis +50 °C; industrielle Zertifizierungen einschließlich ATEX Zone 2/22 Optionen

EW200 MITX - Technische Tabelle
Modelle: EW212 | EW215 | EW218 | EW222
Displaygröße: 12,1" | 15,6" | 18,5" | 21,5"
Technologie / Auflösung / Helligkeit / Kontrast: TFT 1280×800 400 cd/m² 1000:1 | TFT 1366×768 300 cd/m² 500:1 | TFT 1366×768 300 cd/m² 1000:1 | TFT 1920×1080 300 cd/m² 5000:1
Touch‑Technologie: Resistiv (5‑Draht) / Kapazitiv PCT (10 Berührungen)
Blende / Gehäuse: Aluminium mit PTFE‑Beschichtung / Stahlblech
CPU‑Optionen: Atom N2800 (fanless) | Celeron J1900 (fanless) | Intel Core i3/i5/i7 (mit Lüfter) | Intel Celeron/Core 6G Varianten
RAM: Atom bis 4GB DDR3 | Celeron bis 8GB DDR3L | Core 3G bis 16GB DDR3 | Core 6G bis 32GB DDR4
I/O Highlights: 2× RS232 + 1× RS232/422/485; Front USB IP66 (1x, nicht kapazitiv); hintere USB 2.0/3.0 Mischung; duale 1Gb RJ45 (Intel Controller variabel); VGA/DVI/HDMI Ausgänge je nach CPU
Speicher & Erweiterung: HDD/SSD/CFast Optionen, 1× externer CFast Slot, optionale PCIe/miniPCIe/PCIe x16 Slots; RAID 0/1 Unterstützung
Strom & Umgebung: 18–30 Vdc (typ.), Verbrauch 25–65 W, Betrieb -10…+50 °C (nicht kondensierend), Lagerung -20…+65 °C
Schutz & Zertifizierungen: Front IP66; CE, EMC EN61000 Reihe, EN60068 Reihe, cULus, EAC; ATEX Gruppe II Kat.3 GD Zone 2/22 Optionen

EW200 SLIM - Technische Tabelle
Modelle: EW212 | EW215 | EW218 | EW222
Displaygröße: 12,1" | 15,6" | 18,5" | 21,5" — TFT, gleiche Auflösungen wie MITX Varianten
Backlight‑Lebensdauer: ~50.000 Stunden
Touch‑Technologie: Resistiv (5‑Draht) / Kapazitiv PCT (10 Berührungen)
Blende / Gehäuse: Aluminium mit PTFE‑Beschichtung / Stahlblech
CPU (Beispiele): Celeron J1900 (fanless) | Celeron J3455 (fanless) | Intel Core U‑Series (i3/i5/i7) — low‑power fanless Optionen je nach Modell
RAM & Speicher: On‑board und SODIMM Varianten (abhängig von Konfiguration), mSATA/CFast Optionen, RAID auf ausgewählten CPUs
I/O Beispiele: RS232 + RS485, Front USB IP66, dual Gigabit Ethernet (Intel Controller abhängig von CPU), DP/VGA Ausgänge abhängig von CPU
Strom & Umgebung: 15–36 Vdc, Verbrauch ~25–50 W, Betrieb -10…+50 °C, Lagerung -20…+65 °C, Feuchte bis 90% nicht kondensierend
Zertifizierungen: CE, EMC/EN Normen, cULus, EAC; ATEX Varianten verfügbar

Technische Spezifikationen

• Produktfamilie: IPC EW (EW200 Serie: EW212, EW215, EW218, EW222)
• Displayformate: 12,1", 15,6", 18,5", 21,5" (16:9)
• Touch‑Optionen: 5‑Draht resistiv oder PCT kapazitiv (bis zu 10 Berührungen)
• CPU‑Plattformen: Atom, Celeron (J1900/J3455), Intel Core (verschiedene Generationen)
• RAM: DDR3/DDR3L bis 16GB oder DDR4 bis 32GB abhängig von Plattform
• Speicher: HDD/SSD/CFast/mSATA mit optionalem RAID 0/1
• I/O: mehrere USB 2.0/3.0, RS232/RS485, Audio, PS2 (plattformabhängig), Front USB IP66
• Ethernet: 2× RJ45 1Gb (Intel Controller variabel)
• Videoausgänge: VGA / DVI‑D / DP / HDMI je nach CPU‑Familie
• Erweiterung: PCIe / miniPCIe / mechanische Slots je nach Plattform
• Frontschutz: IP66
• Stromversorgung: breite VDC Bereiche (z. B. 15…36 Vdc oder 18…30 Vdc)
• Betriebstemperatur: -10…+50 °C (nicht kondensierend); Lagerung: -20…+65 °C
• Zertifizierungen: CE, EN61000, EN60068, cULus, EAC; ATEX Optionen (Gruppe II Kat.3 GD Zone 2/22)
• Typischer Verbrauch: ~25–65 W je nach Größe und Plattform
