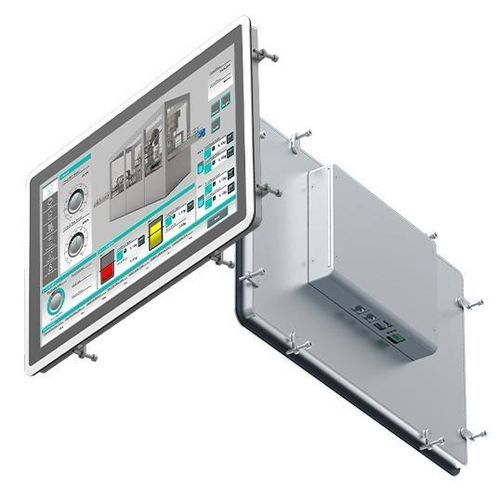

HMI mit Touchscreen LUMIA

mit kapazitivem Touchscreeneinbaufähig1366 x 768

Übersicht
Das LUMIA Edge/Web-HMI definiert die industrielle Datenanzeige neu mit einem web-nativen Ansatz, der Offenheit, Flexibilität, Skalierbarkeit und Sicherheit kombiniert. Zugriff über Standardbrowser ohne Plug-ins, native Unterstützung für Windows und Linux sowie scharfe, responsive SVG-Grafiken für alle Auflösungen und Ausrichtungen. Die Sicherheit profitiert von den kontinuierlichen Aktualisierungen gängiger Webtechnologien.

Hauptmerkmale

• Betriebssystem: Linux Debian 11 (embedded Plattform unterstützt Debian 10/11)
• Display: Hochauflösende, helle Wide-Screens in 7″, 10.1″, 15.6″, 21.5″ und 27″
• Design: Vollglas-Front mit kapazitivem Touch
• Prozessor: Lüfterloser Rockchip RK3399 – RK3568 (RK3568 für Lumia107)
• Konnektivität: Integriertes Dual-Band-Client-WiFi (2.5 GHz – 5 GHz), Ethernet-Ports (1×1 Gb + 1×100 Mb oder 2×1 Gb für Lumia107), USB-Ports (1× USB3.0 + 1× USB2.0)
• Speicher: RAM-Optionen 2 GB DDR4 – 4 GB DDR4 (Lumia107); 16 GB interner eMMC
• Installation: Panel-Montage mit Frontschutz IP66 (IP66 front - UL Type 4X und Type 12)
• Zubehör: Optionales PBOX-Keypad (Panelmontage)
• Benutzeroberfläche: Bedienfeld zur Parametrierung ohne Betriebssystemzugang
• Display-Verhalten: Webseiten werden automatisch im Vollbildmodus (KIOSK MODE) angezeigt, um OS-Zugriff zu verhindern
• Browser: Chromium-basierte Darstellung von Webseiten

Eingebettete Plattform - Tabelle (ausgewählte Zeilen)
Betriebssystem: Linux Debian 10/11
Anwendungssoftware: Kreo HMI
Display-Größe: 7″ (1024 x 600); 10.1″ (1280 x 800); 15.6″ (1366 x 768 und 1920 x 1080); 21.5″ (1920 x 1080); 27″ (1920 x 1080)
Display-Technologie: TFT
Hintergrundbeleuchtung: LED
Farben: 16M
Touch-Technologie: Kapazitiv
Blende / Gehäuse: Aluminium
Prozessor: RK3399 (Dual-core Cortex-A72 + Quad-core Cortex-A53) und RK3568 (Lumia107) (Quad-core Cortex-A55)
RAM: 2 GB DDR4; 4 GB DDR4 (Lumia107)
Massenspeicher: 16 GB eMMC
Ethernet-Port: 1×1 Gb + 1×100 Mb (Standard); 2×1 Gb (Lumia107)
WiFi: 2.5 / 5 GHz Support (Client)
USB-Port: 1× USB3.0 + 1× USB2.0
Stromversorgung (Vdc): 12–32 V DC
Verbrauch (W): 10 W (7″), 12 W (10.1″), 18 W (15.6″), 28 W (21.5″), 28 W (27″)
Betriebstemperatur: -10° ~ 60° C
Lagertemperatur (°C): -20° ~ 70° C
Feuchtigkeit: <90% (nicht kondensierend)
Außenmaße (B/H/T) (mm): 7″ (191.6 x 121.6 x 34.5); 10.1″ (269 x 190 x 42); 15.6″ (402.4 x 251.7 x 45); 21.5″ (546.4 x 337.9 x 50.5); 27″ (Panel 669 x 406 x 50.5)
Ausschnittmaße (B/H) (mm): 7″ (180 x 112); 10.1″ (258.5 x 179.5); 15.6″ (390 x 239); 21.5″ (531 x 323); 27″ (652 x 389)
Gewicht (kg): 7″ 2 kg; 10.1″ 5 kg; 15.6″ 6.5 kg; 21.5″ 8 kg; 27″ 10 kg
Schutzart: IP66 front - UL Type 4X und Type 12
Zertifizierungen: CE - RED (2014/53/EU); Sicherheit: EN 62368-1:2020 + A11:2020; Gesundheit: EN 62311:2020; EMV: ETSI EN 301 489-1 V2.2.3:2019; ETSI EN 301 489-17 V3.2.4:2020; Funk: ETSI EN 300 328 V2.2.2:2019; ETSI EN 301 893 V2.1.1:2017; UL 61010; ATEX: II 3G Ex ec IIC T6 Gc X and II 3D Ex tc IIIC T75°C Dc IP66 X; IECEx: Ex ec IIC T6 Gc X and Ex tc IIIC T75°C Dc IP66 X; IECEx TUR 23.0004 X; DNV

Technische Daten

• Produktfamilie: LUMIA Edge / Web HMI
• Betriebssystem (embedded): Linux Debian 10/11
• Anwendungssoftware: Kreo HMI
• Displaygrößen und Auflösungen: 7″ (1024×600), 10.1″ (1280×800), 15.6″ (1366×768 oder 1920×1080), 21.5″ (1920×1080), 27″ (1920×1080)
• Display-Technik: TFT mit LED-Hintergrundbeleuchtung, 16M Farben, kapazitiver Touch
• Gehäuse: Vollglas-Front, Aluminiumrahmen
• Prozessoren: RK3399 (Dual-core A72 + Quad-core A53) und RK3568 (Quad-core A55, Lumia107)
• RAM / Speicher: 2 GB oder 4 GB DDR4; 16 GB eMMC
• Netzwerk: WiFi dual-band (2.5/5 GHz client); Ethernet 1×1 Gb + 1×100 Mb oder 2×1 Gb (Lumia107)
• I/O: 1× USB 3.0, 1× USB 2.0
• Stromversorgung: 12–32 V DC; Verbrauch je nach Größe (10 W–28 W)
• Betriebs- / Lagertemp.: -10° bis 60° C Betrieb; -20° bis 70° C Lagerung
• Feuchtigkeit: <90% nicht kondensierend
• Mechanik: Außen- und Ausschnittmaße je Displaygröße; Gewichte je Größe
• Frontschutz: IP66; UL Type 4X / Type 12
• Modi: Edge HMI und Web HMI wählbar am selben Panel; KIOSK MODE Vollbild
• Browser: Chromium für Web-Rendering
• Optionale Zubehör: PBOX-Keypad für Panelmontage
• Zertifizierungen & Zulassungen: CE-RED, EN 62368-1, EN 62311, ETSI EN 301 Serie, UL 61010, ATEX, IECEx, DNV
