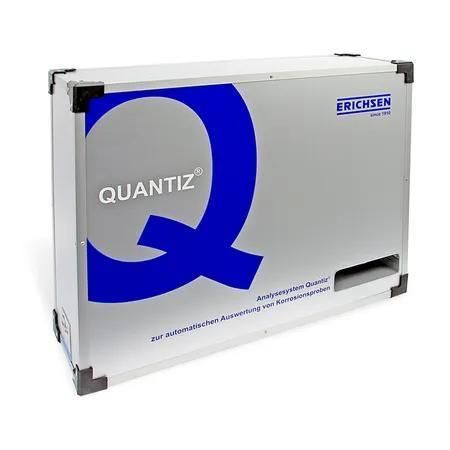

Datenanalysesystem QUANTIZ®

Probenautomatischmit Kamera

Kurzbeschreibung
Oberflächen-Analyse, Auswertesystem für Korrosionsproben, kamerabasiert, automatische Auswertung

Beschreibung
Das Analysesystem QUANTIZ® liefert eine automatische Auswertung und Dokumentation von verschiedenen Korrosionsproben mittels kamerabasierter Aufnahmeeinheit und optimierter Beleuchtung. Die speziell entwickelte Beleuchtungstechnik ermöglicht Auswertungen bei unterschiedlichen Kontraststufen und erlaubt insbesondere die Bewertung von Filiform-Korrosion ohne manuelles Entfernen betroffener Lackschichten. Die Auswertungsparameter lassen sich durch den Anwender einfach an die Prüfanforderungen anpassen.

Mögliche Auswertungen
Unterwanderung am Ritz (scribe), Kantenkorrosion, Bewertung von Filiform-Korrosion und Korrosion an der Fläche.

Zweck und Anwendung
Das Analysesystem QUANTIZ® ist ein kombiniertes Hard- und Software-System zur automatischen Auswertung und Dokumentation verschiedener Korrosionsproben; anschließbar via USB-Kabel an handelsübliche Laptops/PCs (vom Anwender bereitzustellen). Geeignet für Laborprüfungen und Qualitätskontrollen.

Lieferumfang

• Analysesystem QUANTIZ®
• Hard- und Software, Dongle
• USB-Kabel
• Netzkabel/Netzteil
• Betriebsanleitung

Normen

• EN ISO 4628-8
• EN ISO 4628-10
• DIN EN ISO 21227
• EN ISO 21227-3
• EN ISO 21227-4
• PPG & Stellantis XScribe 16 SC / XScribe 16 SS
• EN ISO 2409
• SAE J 400
• ISO 4628-3
• ISO 4623-2
• ASTM D610-8
• ASTM D714
• GSB
• EQUALICOAT
• Volvo STD 1029, 5471
• Daimler PBODC361 (5,4)-2009
• TPJLR.52.561
• ISO 20567-1

Charakteristiken / Spezifikationen technisches

• Abmessung: ca. 620 x 220 x 530 mm (B x T x H)
• FOV (Kamera): 190 x 110 mm (L x B)
• Gewicht, netto: ca. 4,8 kg
• Stromversorgung: 100 - 240 V AC, 50/60 Hz
• Max. Probenbreite: 150 mm
• Portabel / Stationär: Portabel
