Delaminiermaschine Model 602

Beschreibung

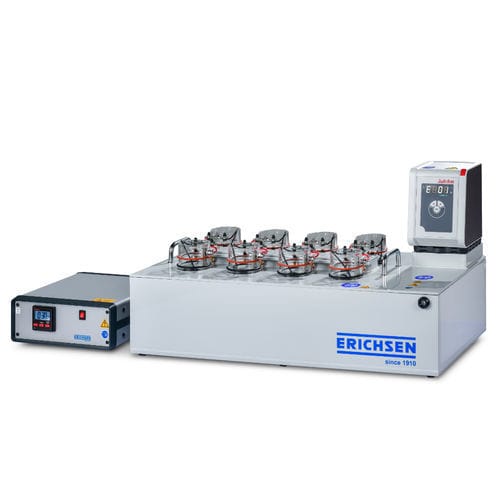

Der Kathodische Delaminator Modell 602 ist ein Gerät für schnelle Stichprobenprüfungen und routinemäßige Qualitätskontrollen beschichteter Metalle. Das System besteht aus einer Versorgungs-/Steuereinheit und einem temperaturgeregelten Tauchbehälter mit 8 Prüfbehältern und einem Umwälzer. Jeder Prüfbehälter besitzt eine eigene Konstantstromquelle, so dass bis zu 8 Proben gleichzeitig und unabhängig geprüft werden können. Der kathodische Delaminationstest zeigt das Unterwandern der Beschichtung an beschädigten Stellen und macht fehlerhafte Vorbehandlungen sichtbar (Blasenbildung bei Nadelstichen, Kratzern oder Steinschlägen).

Zweck und Anwendung
Mechanische Beschädigungen organischer Beschichtungen auf Metall führen zum Verlust des Korrosionsschutzes. Typische Ursachen sind Steinschlag an Fahrzeugen sowie Schäden durch Handhabung, Transport oder Montage. Das Korrosionsverhalten wird vom Schutzsystem beeinflusst, insbesondere von der Substratoberflächenvorbehandlung und der Zusammensetzung der Beschichtung.

Prüfprinzip
Das Gerät untersucht die Haftung von Beschichtungen auf Metall. Mit einem Ritzwerkzeug (z. B. Ritzwerkzeug nach van Laar, Modell 426) wird eine definierte ca. 5 cm lange Ritzung bis auf das metallische Substrat erzeugt. Die Probe wird in den mit Elektrolyt (0,5 N KOH) gefüllten Prüfbehälter gestellt und mit einer Abgreifklemme befestigt. Die Prüfung wird über einen Timer gestartet (Standarddauer: 30 min). Unter diesen beschleunigten Bedingungen kann das Unterwandern der Beschichtung beobachtet werden. Nach dem Test werden die Proben abgespült und getrocknet; unterwanderte Bereiche können mechanisch entfernt und ausgewertet werden.

Lieferumfang

• Kathodischer Delaminator, Modell 602
• Netzkabel
• Betriebsanleitung

Technische Daten

• Stromversorgung: 230 V AC, 50 Hz
• Gewicht Versorgungseinheit: ca. 3 kg
• Probengröße: ca. 15 x 3 cm (L x B)
• Portabel / Stationär: Stationär
• Abmessungen Tauchbehälter: ca. 700 x 359 x 352 mm (L x B x H)
• Abmessungen Versorgungseinheit: ca. 260 x 275 x 110 mm (L x B x H)
• Aufheizzeit Prüfbehälter: ca. 20 min (Umgebung: 23 °C; Wasser: 20 °C)
• Aufheizzeit mit Tauchbehälter: ca. 1,5 Stunden
• Gewicht Tauchbehälter mit Prüfbehältern: ca. 12,5 kg
• Gewicht Tauchbehälter mit Prüfbehältern und Temperaturregelgerät mit Umwälzung: ca. 16 kg
