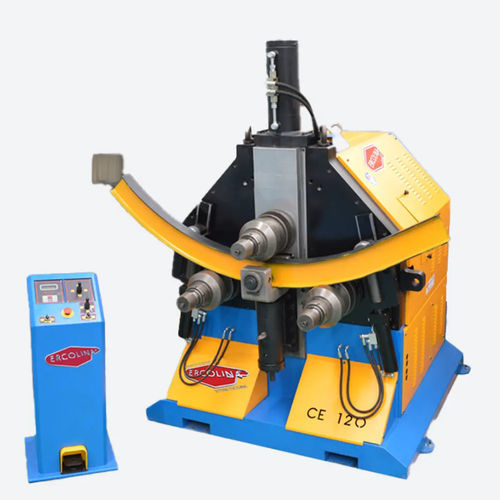

Hydraulische Biegemaschine CE120H3-RLI

elektrischpedalbetriebenRohr

Übersicht
Die Ringbiegemaschine CE120H3-RLI ist ein Drei-Antriebsrollen-Biegessystem zum Formen von Ringen und zylindrischen Profilen. Sie verfügt über Wellen mit Ø 100 mm, einen monoblock Stahlrahmen mit elektroschweißbarer Struktur und ein Maschinengehäuse aus Gusseisen GS500 für hohe Steifigkeit bei der Bearbeitung großflächiger Profile. Seitenführungen als Option erhältlich.

Minimaler Außendurchmesser
⌀ 70 x 1,5 mm

Merkmale

• Wellen Ø 100 mm
• Hohe Wiederholgenauigkeit
• Hoher modularer Querschnitt für maximale Leistung bei minimaler Durchbiegung
• Monoblock-Stahlrahmen
• Elektroschweißbare Struktur
• Geschmiedete, gewindebehandelte Wellen für mikrometrische Rollenverstellung und verminderten Einsatz von Distanzstücken
• Wärmebehandelte, kratzfeste Arbeitsrollen
• Schnelles Werkzeugwechselsystem
• Elektronische Positionsablesung der Mittelrolle (programmierbares Touchpad) für hohe Wiederholgenauigkeit
• Einfache und intuitive Programmierung
• Reduzierter Wartungsaufwand
• Biegen in vertikaler und horizontaler Ebene möglich
• Universelles Werkzeugsatz inklusive
• Niederspannungs-Fernbedienung mit Fußpedal
• Direktes Wellenführungssystem

Technische Daten (Tabelle)
Wellendurchmesser: 100 mm
Standarddurchmesser Arbeitsrollen: 310 mm
Max. Hub Druckrolle: 300 mm
Wellendrehzahl: 6 rpm
Anzahl unabhängiger Antriebsrollen: 3 glatt
Spannung: 380/220/440/480 V
Motoren: 3 x 1,85 kW
Hydraulikaggregat-Motor: 2 kW
Maschinenkörper: Gusseisen GS500
Kolbenkraft: 360.000 N
Arbeitsplan der Maschine: Horizontal und Vertikal
Oberrollenverstellung: Hydraulisch
Display: Digital
Maschinenboden: Elektroschweißstahl
Anzahl speicherbarer Programme: 8
Fußschalter: JA
Abmessungen (BxTxH): 1800 x 2200 x 1700 mm
Gewicht: 2800 kg

Weitere verfügbare Modelle (Übersicht)
CE120HR3-RLI — Hydraulische 3 Antriebsrollen — Dreiphasig

Eigenschaften / technische Spezifikationen

• Minimal akzeptierbarer Außendurchmesser: ⌀ 70 x 1,5 mm
• Wellen: 100 mm
• Standardrollen Ø: 310 mm
• Hub der Druckrolle bis zu: 300 mm
• Wellendrehzahl: 6 rpm
• 3 unabhängige, glatte Antriebsrollen
• Hauptantriebe: 3 x 1,85 kW; Hydraulikaggregat 2 kW
• Unterstützte Spannungen: 380/220/440/480 V
• Maschinenkörper aus Gusseisen GS500
• Nennkolbenkraft: 360.000 N
• Biegefunktionen in horizontaler und vertikaler Ebene
• Hydraulische Oberrollenverstellung und digitale Steuerung mit programmierbarem Touchpad
• Elektroschweißbarer Stahlboden
• 8 speicherbare Programme und elektrische Fußsteuerung
• Abmessungen und Gewicht: 1800 x 2200 x 1700 mm — 2800 kg
