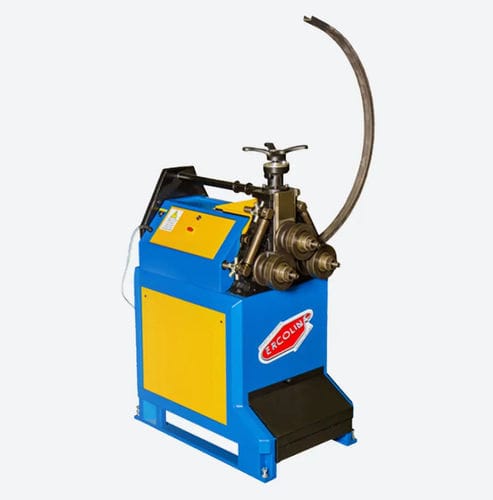

Gewindewalzmaschine CE50MR

für Rändelungelektrischmit doppelter Rollmatrix

Übersicht

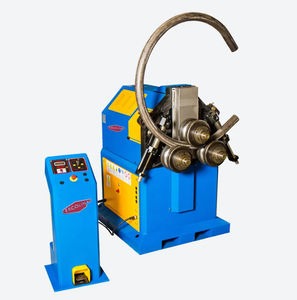

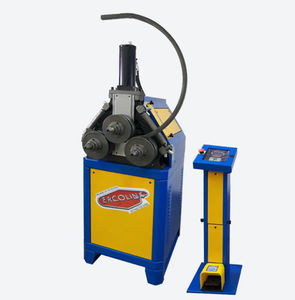

Die Ringbiegemaschine CE50MR ist mit zwei oder drei angetriebenen Walzen erhältlich und verfügt über eine digitale Anzeige für die Positionierung der mittleren (obersten) Walze. Wird mit einem Satz universeller Arbeitswalzen geliefert. Massiver Maschinenkörper aus Guss und steife Komponenten ermöglichen das Biegen von Profilen mit großen Querschnitten. Optionales seitliches Anti-Torsions-Führungssystem verfügbar.

Mindest-Außendurchmesser
⌀ 70 x 1,5 mm

Eigenschaften

• Wellen-Ø: 50 mm
• Universelles Werkzeug-/Walzenset inklusive
• Geschmiedete, behandelte und geschliffene Nickel-Chrom-Stahlwellen zur Minimierung der Durchbiegung
• Massiver, steifer Maschinenkörper zur Bearbeitung von Profilen mit großem Querschnitt
• Manuelle Positionierung der mittleren Walze mit patentiertem Getriebe
• Digitale Anzeige für die Position der mittleren Walze
• Gewindewellen mit mikrometrischer Einstellmutter für präzise Werkzeugpositionierung
• Direktes Wellenführungssystem
• Optionales seitliches Anti-Dreh-/Anti-Torsions-Führungssystem für Innenflanschprofile
• Zweispeichenversion verfügbar (V2)

Technische Daten

• Wellen-Ø: 50 mm
• Standard-Durchmesser Arbeitswalzen: 178 mm
• Max. Hub des Vorschubwalzens: 134 mm
• Wellen­geschwindigkeit: 9 rpm (9–18 rpm im V2-Modell)
• Anzahl der unabhängigen angetriebenen Walzen: 3 glatte und 2 geriffelte
• Spannung: 220/240 – 380/440 V
• Motorleistung: 1.85 kW
• Hydraulikaggregat-Motor: NEIN
• Maschinenkörper: Gusseisen GS500
• Kolbenvorschub: NEIN
• Arbeitsplan der Maschine: Horizontal und vertikal
• Oberwalzenverstellung: Manuell mit Getriebereduktion
• Anzeige: Digital
• Maschinenuntergestell: Elektroschweißstahl
• Fußschaltersteuerung: JA
• Abmessungen (L x B x H): 650 x 1430 x 1100 mm
• Gewicht: 410 kg

Weitere verfügbare Modelle
CE50MR3 | Manuell 3 angetriebene Walzen | Drehstrom
CE50MR2 | Manuell Digital 2 angetriebene Walzen | Drehstrom
CE50MR3-V2 | Manuell 3 angetriebene Walzen 2 Geschwindigkeiten | Drehstrom
CE50MR2-V2 | Manuell Digital 2 angetriebene Walzen 2 Geschwindigkeiten | Drehstrom
