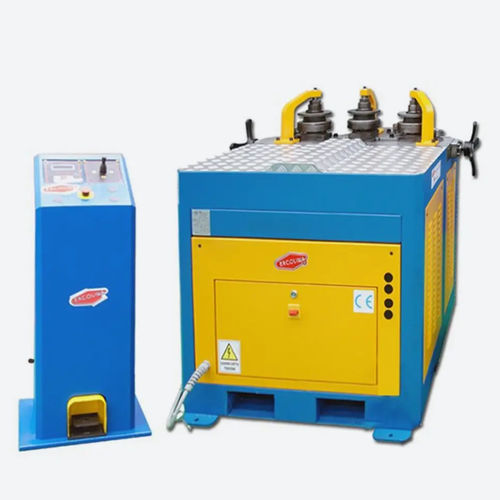

Rohrwalzmaschine CE60H3VG

hydraulischCNC

Übersicht
Die Walzenbiegemaschine CE60H3VG ist eine industrielle Rollform-Einheit mit einer Wellen-Ø von 50 mm und einem schweren Stahlgehäuse. Sie ist zum Biegen und Formen von Rundrohren und Profilen ausgelegt, nimmt Rundrohre bis 90 mm x 4 mm auf und bietet hydraulische obere Rollenverstellung, speicherbare Programme und ein universelles Werkzeugsortiment.

Eigenschaften

• Wellen-Ø: 50 mm
• Maximale Kapazität Rundrohr: 90 mm x 4 mm
• Maximale Kapazität Gasrohr: 3" x 4 mm
• Maximale Kapazität Winkelprofile: 80 x 80 x 11 mm
• Geschmiedete, gehärtete und geschliffene Nickel-Chrom-Stahlwellen für minimale Durchbiegung
• Hoher modularer Aufbau mit variablem Wellenabstand 300–600 mm
• Universelles Werkzeugsortiment inklusive
• Speicher für bis zu 8 Programme und unbegrenzte Durchläufe

Technische Daten

• Modell: CE60H3VG
• Wellen-Ø: 50 mm
• Standard Durchmesser Arbeitswalzen: 178 mm
• Hub Druckwalze max: 142 mm
• Wellendrehzahl: 6 rpm
• Anzahl unabhängiger Antriebswalzen: 3 (glatt)
• Spannung: 440 V
• Motoren: 2 x 1,1 kW
• Hydraulikaggregat Motor: 1,85 kW
• Maschinengehäuse: Elektroschweißstahl
• Kolbenschub: 170.000 N
• Arbeitsplan der Maschine: Horizontal
• Obere Walzenverstellung: Hydraulisch
• Display: Digital
• Anzahl speicherbarer Programme: 8
• Elektrische Fußsteuerung: JA
• Abmessungen (L x B x H): 1250 x 1320 x 1200 mm
• Gewicht: 730 kg
