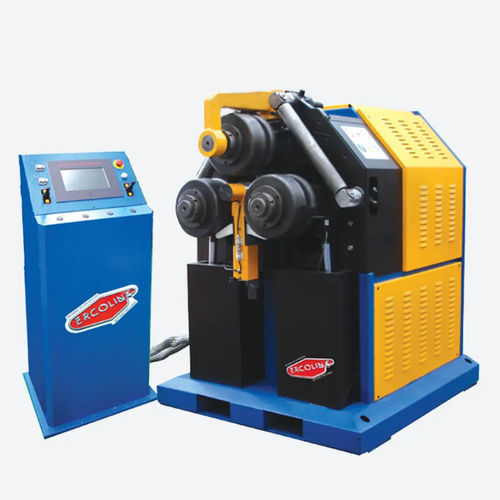

Hydraulische Biegemaschine CE70H3DP

Rohrfür Rohremit 3 Rollen

Übersicht
Die Rundbiegemaschine CE70H3DP ist eine hydraulisch kippbare Maschine mit drei unabhängigen Antriebswalzen, geliefert mit einem Satz universeller Walzen. Die Struktur aus sphäroidaler Gusseisen und steife Komponenten ermöglichen das Biegen von Profilen mit großem Querschnitt; seitliches Führsystem auf Anfrage erhältlich.

Eigenschaften

• Wellen-Ø: 70 mm
• Hohe Wiederholgenauigkeit für Serienfertigung
• Struktur in sphäroidalem Gusseisen
• Materialzuführung von beiden Seiten möglich
• Hochfestlegierte Wellen mit Gewinde für mikrometrische Einstellung der Walzen
• Optionaler Verstärkungsstützpunkt für die Mittelwalze
• Symmetrisches und asymmetrisches Biegen durch unabhängige Wellenbewegung
• Unabhängige Bewegung der unteren Walzenachsen reduziert Ausschuss und kurze Geradeabschnitte
• Touchscreen-Steuerung mit USB-Speicheroption
• Niederspannungs-Fernbedienung und "Totmann"-Joystick als Sicherung
• Universelles Werkzeugset inklusive

Minimaler Außendurchmesser (Produktattribut)
⌀ 70 x 1,5 mm

Technische Daten

• Wellen-Ø: 70 mm
• Standard-Ø Arbeitswalzen: 260 mm
• Hub max. Druckwalze: NO
• Wellen-Drehzahl: 4,8/3 rpm
• Anzahl unabhängiger Antriebswalzen: 3 glatt
• Spannungsoptionen: 220/380/440/480 V
• Motoren: 3 x 1,1 kW
• Hydraulikaggregat Motor: 2 kW
• Zylinderkraft: 2 x 70.000 N
• Arbeitslage Maschine: Horizontal und vertikal
• Obere Walzenverstellung: Hydraulisch
• Display: Touchscreen (USB-Speicheroption)
• Maschinenbett: Elektroschweißstahl
• Anzahl speicherbarer Programme: 8
• Pedal-Elektrosteuerung: JA
• Abmessungen: 900 x 1380 x 1200 mm
• Gewicht: 1.600 kg

Weitere verfügbare Modelle

• CE70H3DP — Hydraulisch 3 Antriebswalzen kippbar — Dreiphasig
• CE70H3DPNC2 — Hydraulisch 3 Antriebswalzen mit variabler Geschwindigkeit – 4 Wechselrichter kippbar — Dreiphasig
• CE70H3DPCNC3 — Hydraulisch 3 Antriebswalzen und seitliche Richtgeräte — Dreiphasig
