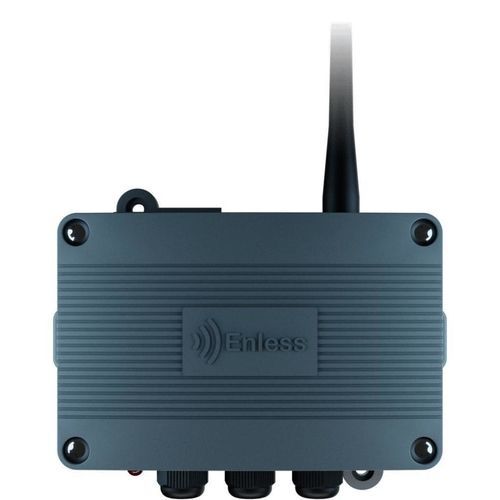

Digitales E/A-Modul TX IO 600-040

ModbusBACnetkabellos

Beschreibung
Der TX IO 600-040 ist ein LoRa Easy Ein-/Ausgangsmodul, das entwickelt wurde, um ohne zusätzliche Verkabelung Statusrückmeldungen und Relaisbefehle in eine GLT (Modbus oder BACnet) zu integrieren. Es verfügt über 2 potentialfreie Eingänge, 4 Relaisausgänge und drei Betriebsarten: Fernsteuerung, lokale Steuerung und Device-to-Device (D2D). Der Empfänger sendet einen Funkbefehl. Der Aktor führt ihn aus.

Hauptmerkmale

• Proprietäres Funkprotokoll: LoRa Easy (Funkkommunikation ausschließlich mit Enless LoRa Easy Empfänger).
• 2 potentialfreie Eingänge für Zustandsrückmeldungen.
• 4 Relaisausgänge (48V - 500mA) zur Ansteuerung von Geräten.
• Drei Betriebsarten: Fernsteuerung, lokale Steuerung, Device-to-Device (D2D).
• Funkfrequenz: EU868.
• 1/4-Wellen-Antenne im Lieferumfang enthalten.
• Montage auf DIN-Schiene oder verschraubt.
• Gehäuseschutzart: IP60.
• Versorgungsspannung: 7.5 - 24 V DC.
• Zertifizierungen: CE, UKCA.

Betriebsarten

• Fernsteuerung: Der Aktor empfängt Funkbefehle von einem LoRa Easy Empfänger (angeschlossen an eine GLT über Modbus oder BACnet). Die GLT initiiert Szenarien, der Empfänger überträgt die Befehle und der Aktor führt sie aus.
• Lokale Steuerung: Der Aktor arbeitet autonom und nutzt seine Eingangswerte zur Ansteuerung der Relaisausgänge, ohne mit der GLT zu kommunizieren.
• Device to Device (D2D): Der Aktor kann Daten von bis zu 4 Enless-Sensoren empfangen und seine Relais basierend auf auf den Sendern konfigurierten Alarmgrenzwerten steuern.

Kommunikation
Der Enless Sender/Aktor ist kompatibel mit dem LoRa Easy Funkprotokoll (proprietäres Enless-Protokoll). Die Kommunikation erfolgt ausschließlich per LoRa Easy Funk mit einem Enless LoRa Easy Empfänger (Modbus oder BACnet). Das Produkt ist nicht LoRaWAN-kompatibel. Bei Bedarf kann ein Signalrepeater eingesetzt werden, um die Funkreichweite zu verbessern.

Anwendungsbereiche

• Ansteuerung von Relais durch eine GLT (Modbus oder BACnet).
• Integration von potentialfreien Eingängen zur Zustandsrückmeldung von Anlagen.
• Lokale Automatisierung basierend auf Grenzwerten (z. B. Steuerung basierend auf Enless-Sensoren im D2D-Modus).

Eigenschaften / technische Spezifikationen

• Modell / Referenz: TX IO 600-040
• Unterstütztes Protokoll: LoRa Easy
• Funkfrequenz: EU868
• Antenne: 1/4-Wellen-Antenne im Lieferumfang enthalten
• Abmessungen: L 118 x H 79 x T 43 mm
• Montage: DIN-Schiene oder verschraubt
• Gehäuse-IP: IP60
• Versorgung: 7.5 - 24 V DC
• Eingänge: 2 potentialfreie Eingänge
• Ausgänge: 4 Relaisausgänge (48V - 500mA)
• Betriebsarten: Fernsteuerung, lokale Steuerung, D2D
• Konfiguration: Über den Empfänger (Fernsteuerungsmodus) oder über den TX IO Server (lokaler Modus und D2D)
• Zertifizierungen: CE, UKCA
