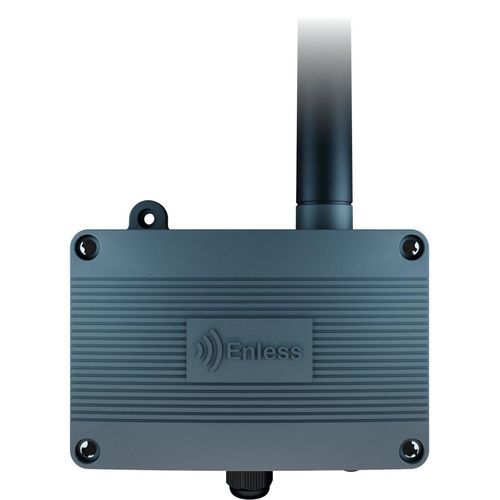

Drahtloser Transmitter für Sensor / mit Meldeleuchte TX 4/20 600-035

für SensorLEDHochpräzision

Übersicht
Der 4/20mA LoRaWAN-Sensor ist dafür ausgelegt, an eine 4/20mA-Sonde angeschlossen zu werden. Er misst das 4/20mA-Signal der Sonde und sendet die gemessenen Daten per LoRa-Funk. Dadurch lassen sich verschiedene Anwendungen abdecken (z. B.: Druckmessung, Radonmessung, Messung bei extremen Temperaturen).

Hauptfunktionen

• Anschluss einer 4/20mA-Sonde über Schraubklemmen.
• Messung des 4/20mA-Signals mit 12-Bit-Auflösung.
• LoRa-Funkübertragung (große Reichweite, > 5 km im Freifeld).
• Kommunikationsmodi: LoRaWAN (öffentliches oder privates Netzwerk) und LoRa Easy (dedizierte Kommunikation zum LoRa Easy-Empfänger).
• Integrationskompatibilität: native Decodierung und Abbildung der Daten auf Modbus-Register oder BACnet-Objekte für BMS-Integration; Möglichkeit, JSON an einen HTTP-Server über LoRa Easy-Empfänger zu senden.
• Sensorstromversorgung: austauschbare Lithium-Batterie Typ D 3,6 V (Austauschbatterie geliefert).
• Batterielebensdauer: bis zu 15 Jahre (abhängig von Übertragungsparametern und Umgebung).
• Diagnoseanzeigen: 3 LEDs.

Betriebsmodi

• LoRaWAN-Modus: Übertragung über ein öffentliches oder privates LoRaWAN-Netz. Kompatibel mit LoRaWAN-Gateways am Markt.
• LoRa Easy-Modus: Übertragung an LoRa Easy Enless-Empfänger (Empfänger in Modbus-, BACnet- und HTTP-Versionen verfügbar). LoRa Easy-Empfänger ermöglichen Empfang und Umwandlung der Daten zur einfachen Integration.

Verfügbare Modelle

• EU868 — Referenz: TX 4/20 600-035
• US915 — Referenz: TX 4/20 600-135

Verfügbare Ressourcen

• Produktblatt (französisch) — TX 4/20 600-035
• Produktblatt (englisch) — TX 4/20 600-035
• Produktblatt (englisch) — TX 4/20 600-135
• EU-Konformitätserklärung
• FCC-Zertifikat

Merkmale / Technische Daten

• Unterstützte Protokolle: LoRaWAN & LoRa Easy
• LoRaWAN-Version: 1.0.2 (RP001-1.02 revB) und 1.0.4 (RP002-1.0.3)
• LoRaWAN-Klasse: Klasse A
• Funkfrequenzen: EU868 (Modell EU868) und US915 (Modell US915)
• Abmessungen: L 118 x H 79 x P 43 mm
• Gehäuseschutzart: IP65 / NEMA 4
• Schnittstelle Sensor: 4/20mA
• Messauflösung: 12 Bit
• Anschluss Sonde 4/20mA: Schraubklemmen
• Stromversorgung Sonde 4/20mA: externe Stromversorgung empfohlen
• Übertragungsintervall: 5 Minuten (Standard) — konfigurierbar
• Interne Energie: Lithiumbatterie Typ D 3,6 V — austauschbar
• Batterielebensdauer: bis zu 15 Jahre (je nach Konfiguration und Umgebung)
• Empfohlene Ersatzbatterie: BAT D 1000-031
• LEDs: 3 Diagnose-LEDs
• Zertifizierungen (EU868): CE, UKCA, LoRaWAN
• Zertifizierungen (US915): FCC, ISED, LoRaWAN
