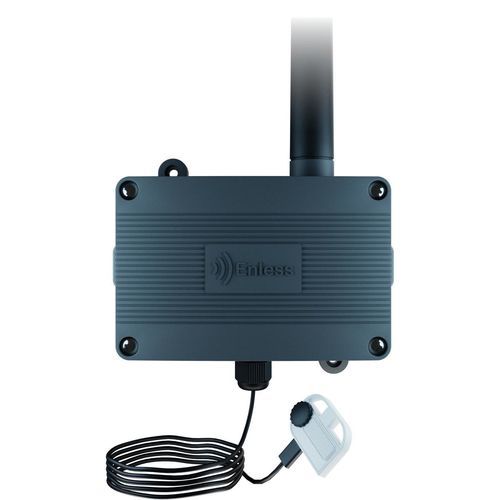

Optischer Sensor / Energieverbrauch TX PULSE LED 600-038

Lichtfür Detektionfür Oberflächenmontage

Übersicht Für die ferngesteuerte Zählerablesung entwickelt, wird dieser LoRaWAN-Sensor am LED-Anzeigeelement von Stromzählern befestigt. Jeder LED-Impuls entspricht einem Verbrauchswert, sodass der Sensor den Verbrauch durch Zählen der LED-Impulse ermittelt.

Hauptmerkmale

• Optischer Sensor, der LED-Impulse von Stromzählern zählt.
• 5 Impulse = 1 Puls; das Gerät überträgt periodisch die Impulsanzahl per Funk.
• Nicht-invasiv: Lesekopf wird mit dem mitgelieferten Klebestreifen an der Zähler-LED befestigt.
• Unterstützt alle sichtbaren Blinktypen (außer Infrarot).
• Unterstützte Blinkdauer: 3 ms bis 100 ms.
• Übertragungsintervall: Standard 5 Minuten (konfigurierbar).
• Funkreichweite: LoRa-Technologie für Langstreckenkommunikation (typ. >5 km im freien Gelände).
• Ersetzbare 3,6 V Typ-D Lithiumbatterie; sehr lange Lebensdauer (bis zu 15 Jahre, abhängig von Einstellungen und Umgebung).
• Gehäuseprofil: IP65 / NEMA 4 für den Außeneinsatz.

Optische Messung Der mitgelieferte LED-Lesekopf wird auf der Zähler-LED montiert. Er erkennt und zählt sichtbare LED-Impulse des Zählers und wandelt Blinkfolgen in Impulse um (5 Blink = 1 Puls). Der Sensor speichert die gezählten Impulse und überträgt sie periodisch für die Fernauslesung — eine nicht-intrusive Methode, die mit gängigen Stromzählern kompatibel ist.

Batterie & Stromversorgung

• Stromversorgung: 3,6 V Typ-D Lithiumbatterie (wechselbar).
• Austauschbatterie Referenz: BAT D 1000-031.
• Batterielebensdauer: bis zu 15 Jahre, abhängig von Übertragungsintervall und Umgebung.

Konnektivität & Modi

• Unterstützte Protokolle: LoRaWAN und LoRa Easy.
• LoRaWAN-Modus: Übertragung über öffentliche oder private LoRaWAN-Netze. Daten können dekodiert und in Modbus-Tabellen oder BACnet-Objekte für BMS-Integration gemappt werden.
• LoRa Easy-Modus: Sendet Daten an LoRa Easy-Empfänger (erhältlich in Modbus-, BACnet- und HTTP-Versionen). Ein Empfänger kann Daten von mehreren Sensoren sammeln und als Modbus, BACnet oder JSON/HTTP weiterleiten.
• LoRaWAN-Klasse: Klasse A.

Verfügbare Modelle EU868 — Artikelnummer: TX PULSE LED 600-038; US915 — Artikelnummer: TX PULSE LED 600-138

Anwendungen / Einsatzbereiche

• Ferngesteuerte Zählerablesung für Stromzähler (nicht-intrusive optische LED-Lesung).
• Integration in Gebäudeleittechnik (BMS) über LoRaWAN-Gateway oder LoRa Easy-Empfänger.
• Installationen mit hohem Batterie-Forderungsspiel und geringem Wartungsaufwand.

Spezifikationen

• Unterstützte Protokolle: LoRaWAN & LoRa Easy.
• LoRaWAN-Versionen: 1.0.2 und 1.0.4 (modellabhängig).
• LoRaWAN-Klasse: Klasse A.
• Funkfrequenz: EU868 oder US915 (modellabhängig).
• Abmessungen: B 118 x H 79 x T 43 mm.
• Gehäuseschutz: IP65 (NEMA 4).
• Sonde: LED-Optik-Lesekopf.
• Unterstützte Blinktypen: alle sichtbaren Blinkarten (außer IR).
• Blinkdauer: 3 ms – 100 ms.
• Übertragungsfrequenz: 5 Min. (Standard) — konfigurierbar.
• Stromversorgung: 3,6 V Typ-D Lithiumbatterie — austauschbar.
• Batterielebensdauer: bis zu 15 Jahre.
• Austauschbatterie: BAT D 1000-031.
• Status-LEDs: 3 Leuchten.
• Zertifizierungen: EU-Modell — CE, UKCA, LoRaWAN; US-Modell — FCC, ISED, LoRaWAN.
