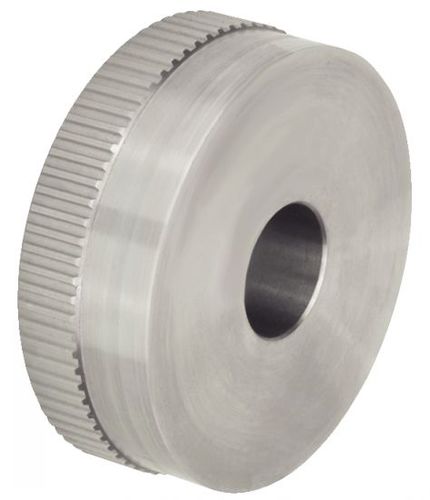

Gerändelter Stellknopf 17-08 series

Produktname
Gerändelter Skalenring aus Stahl (Modell: 17-08) - Maurin Composants

Kurzbeschreibung
Gerändelter Nonius/Skalenring aus Stahl. Erhältlich als gedrehtes Stahlteil (ohne Teilung) oder matt verchromter Stahl (mit Teilung). Lieferbar mit gefräster Nut. Verriegelungselemente: Gummispannring und gegebenenfalls Polyamid-Reibring.

Merkmale

• Werkstoff: gedrehter Stahl (ohne Teilung) oder matt verchromter Stahl (mit Teilung)
• Gefräste Nut zur Montage
• Gummispannring
• Polyamid-Reibring (optional)
• Standard-Teilung: 100 Teilstriche, 10 Markierungen 0°–90° (Ref. 100-1-1-0-90/10)
• Sonderteilungen auf Anfrage möglich

Varianten / Ansicht

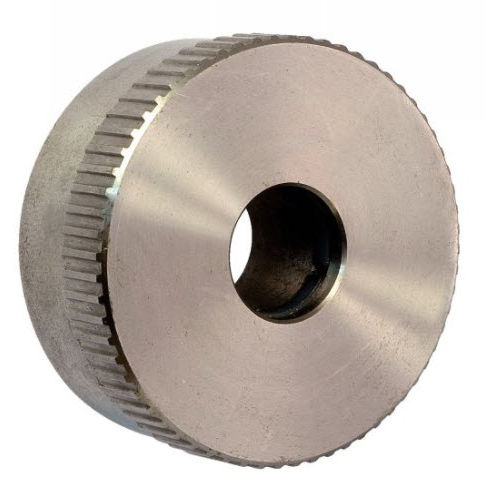

• Gedrehtes Stahlteil: ohne Teilung
• Matt verchromt: mit Standardteilung
• Versionen mit oder ohne Reibring je nach Ausführung

Bestellbeispiel
BESTELLBEISPIEL: Referenz-d2 (H7) 17-081-30-12

Hinweise
Entspricht der Norm GN 164.

Technische Daten

• Modell / Bezeichnung: 17-08 (Skalenring)
• Verfügbare Außendurchmesser (d1): 30, 40, 50, 60 mm
• Bohrungsoptionen (d2, H7): 12, 14, 16, 18, 20 mm
• Typische d3-Werte (mm): 31,7 ; 41,3 ; 51,8 ; 61,4
• Beispielhafte d4-Toleranzen: Werte je Referenz aufgeführt (z. B. 12 mit Toleranzen -0,02 / -0,05 mm)
• Versionen: ohne Teilung / mit Standard-Teilung
• Reibring: mit oder ohne je nach Referenz
• Detail Standard-Teilung: 100 Teilstriche, 10 Markierungen 0°–90° (Ref. 100-1-1-0-90/10)
• Sonderausführungen: nicht standardisierte Teilungen auf Anfrage
