Rändelknopf 17-11 series

AluminiumEdelstahl

Produkt

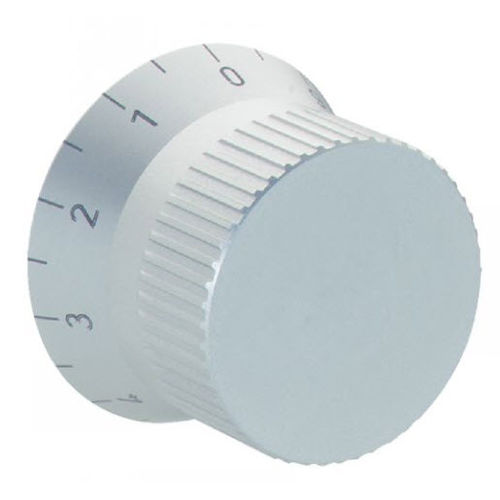

Geriffelter Nonius aus anodisiertem Aluminium, Modell 17-11, erhältlich in mehreren Ausführungen (neutral, Standardgraduierung oder 1 Pfeilmarkierung).

Materialien und Oberflächen

• Gehäuse: Eloxiertes Aluminium.
• Satzschraube: Edelstahl.

Verfügbare Ausführungen

• Neutral
• Standardgraduierung (20 Teilstriche 0–9)
• 1 Pfeilmarkierung

Bestellbeispiel
Referenz-d2 (H8): 17-110-27-6

Varianten / Referenzen (Auszug)
17-110-27-6, 17-110-34-6, 17-110-34-8, 17-110-42-8, 17-110-42-10, 17-111-27-6, 17-111-34-6, 17-111-34-8, 17-111-42-8, 17-111-42-10, 17-112-27-6, 17-112-34-6, 17-112-34-8, 17-112-42-8, 17-112-42-10

Verwandte Dokumente
Produktdatenblatt (PDF) und allgemeine Toleranzen (technische Dokumente je Modell verfügbar).

Anmerkungen
Entspricht der Norm GN 723.4. CAD-Dateien für Varianten verfügbar.

Technische Eigenschaften / Spezifikationen

• Material: Eloxiertes Aluminium.
• Befestigung: Druckschraube aus Edelstahl.
• Formen / Graduierung: Neutral; Standardgraduierung (20 Teilstriche 0–9); 1 Pfeilmarkierung.
• Verfügbare Durchmesser (d1): 27 mm, 34 mm, 42 mm.
• Bohungen / Passungen (d2): 6 mm, 8 mm, 10 mm (D2 H8).
• Weitere Maße (je nach Variante): d3 ≈ 23,5 / 29,5 / 37,5 mm; d4 ≈ 33,5 / 41 / 49,5 mm.
• Gewinde / Steigung (d5): M4, M5.
• Längen und Maße l1..l6 (Beispiele je Referenz): l1 ≈ 25,5 / 29,5 / 33,5 mm; l2 ≈ 7,5 / 9,5 / 11,5 mm; l3 ≈ 23,5 / 26,5 / 30,5 mm; l4 ≈ 7,5 / 9,5 / 11,5 mm; l5 ≈ 10,5 / 13,5 / 15,5 mm; l6 ≈ 12,5 / 13 / 15 mm.
• Entsprechende Norm: GN 723.4 (Referenz im Produktblatt).
