Stellknopf 17-10 series

Produktname

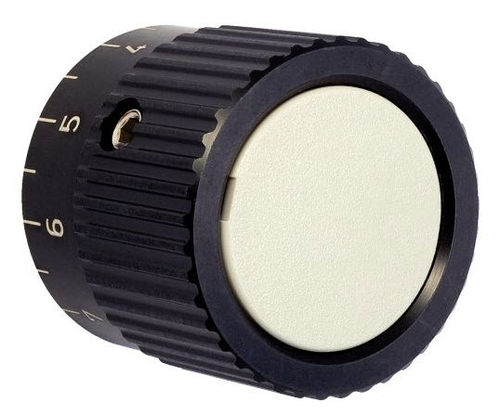

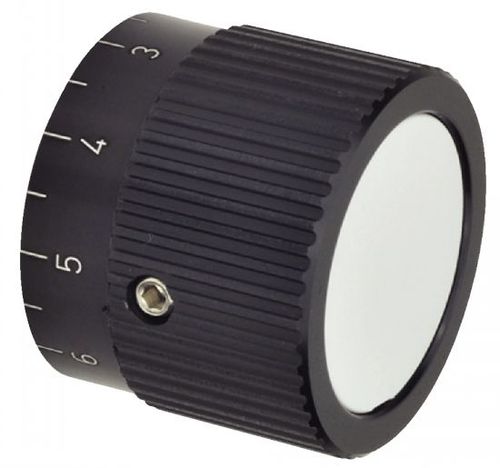

Gerändelter Einstellknopf aus Aluminium (Modell: 17-10). Schwarz eloxiertes Aluminium mit Kappe aus hellgrauem Technopolymer. Standardgraduierung: Rechtsdrehung, 10 Teilungen (0–9) oder 1 Teilung.

Information

• Material: Aluminium, schwarz eloxiert
• Kappe: hellgraues Technopolymer
• Standardgraduierung: Rechtsdrehung, 10 Teilungen (0–9) oder 1 Teilung
• Befestigung: Madenschraube oder Klemmring je nach Ausführung

Besondere Ausführung
Außerhalb des Standards liegende Teilungen auf Anfrage nach spezifischem Schema erhältlich.

Beispielbestellung
EXAMPLE OF ORDER : Référence-d2 (H8) : 17-101-22-5

Varianten / Verfügbare Artikel

• 17-101-22-5
• 17-101-27-6
• 17-101-34-6
• 17-101-34-8
• 17-101-42-8
• 17-101-42-10
• 17-102-27-6
• 17-102-34-8
• 17-102-42-10
• 17-103-22-5
• 17-103-27-6
• 17-103-34-6
• 17-103-34-8
• 17-103-42-8
• 17-103-42-10
• 17-104-27-6
• 17-104-34-8
• 17-104-42-10

Hinweise
Entspricht der Norm GN 726.1.

Technische Merkmale / Spezifikationen

• Modell: 17-10
• Material: Aluminium, schwarz eloxiert
• Kappe: hellgraues Technopolymer
• Graduierung: Standard (10 Teilungen 0-9) oder 1 Teilung
• Drehungsrichtung: rechts (Standardgraduierung)
• Verfügbare Ausführungen: Standardgraduierung / 1 Teilung
• Befestigungsoptionen: Madenschraube oder Klemmring
• Verfügbare Wellendurchmesser (d1): 22 mm, 27 mm, 34 mm, 42 mm
• d2 (H8): 5 mm, 6 mm, 8 mm, 10 mm
• Mehrere dimensionsspezifische Varianten je Artikel; für genaue Maße Referenzartikel konsultieren
• Norm: GN 726.1
