SKALENRING STAHL (Modell: 17-02)

Allgemeine Beschreibung

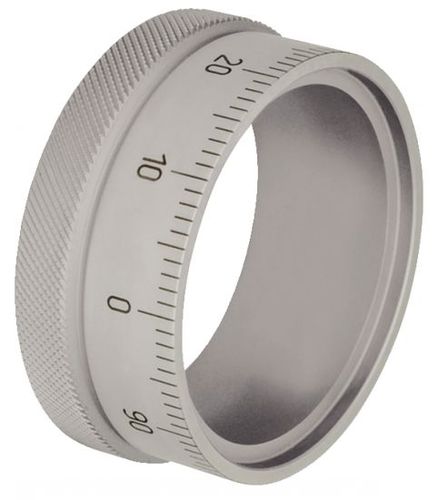

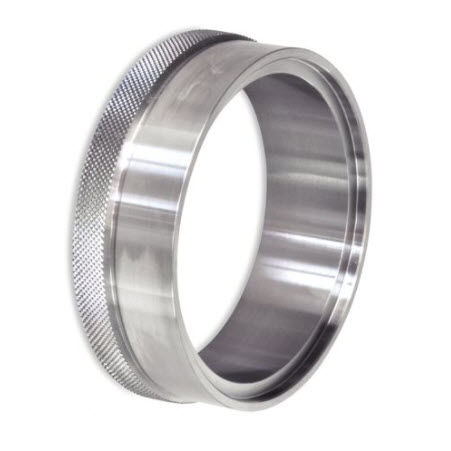

Skalenring aus Stahl mit matt verchromter Oberfläche und geschliffenem Umfang. Standardgraduierung: 100 Teilungen mit 10 Markierungen von 0 bis 90° (Ref. 100-1-1-0-90/10). Verfügbar als neutrale Ausführung (ohne Teilung) oder mit Standardgraduierung.

Anwendung
Zum Zusammensetzen eines vollständigen Nonius/Verniers in Verbindung mit 1 Ring 17-02, 2 Buchsen 17-04 und 3 Federblechen 17-06.

Auf Anfrage / Sonderausführungen

• Nicht standardisierte Graduierungen werden nach der vom Kunden oder Hersteller bereitgestellten Zeichnung gefertigt (Sondergraduierungen auf Anfrage).

Dateien / Verfügbare Daten
PDF-Datenblatt, Beispielgraduierung PDF, allgemeine ISO-Toleranzen PDF und 3D-CAD-Datei stehen zum Download bereit.

Verfügbare Referenzen und Hauptmaße
Ref; Version; d1 (mm); d2 (mm); d3 (H7) (mm); d4 (mm); l1 (mm); l2 (mm)
17-021-30; Neutral; 30; 27; 24; 33; 16; 23,7
17-021-40; Neutral; 40; 36; 32; 43; 16; 23,7
17-021-60; Neutral; 60; 55; 50; 63; 16; 25,7
17-021-80; Neutral; 80; 75; 68; 83; 16; 25,7
17-022-30; Standardgraduierung; 30; 27; 24; 33; 16; 23,7
17-022-40; Standardgraduierung; 40; 36; 32; 43; 16; 23,7
17-022-60; Standardgraduierung; 60; 55; 50; 63; 16; 25,7
17-022-80; Standardgraduierung; 80; 75; 68; 83; 16; 25,7

Hinweise
Entspricht GN 264. Lagerführende Artikel sind mit D gekennzeichnet (Verfügbarkeit auf der Produktseite angegeben).

Eigenschaften / Technische Daten

• Material: Stahl, matt verchromte Oberfläche.
• Umfang: geschliffen.
• Standardgraduierung: 100 Teilungen, 10 Markierungen 0–90° (Ref. 100-1-1-0-90/10).
• Zusammensetzung eines kompletten Verniers: 1 x Ring 17-02 + 2 x Buchsen 17-04 + 3 x Federbleche 17-06.
• Verfügbare Ausführungen: neutral (ohne Teilung) oder mit Standardgraduierung; Sondergraduierungen auf Anfrage.
• Entspricht GN 264.
• CAD-Dateien und technische PDF-Dokumente zum Download verfügbar.
