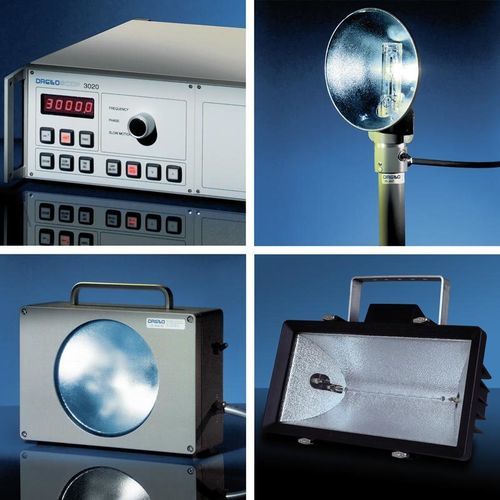

Digitales Stroboskop DRELLOSCOP 3020

hochintensivmit separater Lampewasserdicht

Leistungsstarkes Stroboskop-System für die Industrie DRELLOSCOP 3020
... viel Leistung – viele Möglichkeiten

• Auswahl verschiedener Leuchten für individuelle Industrieanwendungen
• großflächige Ausleuchtung mit einer Lichtleistung bis 12750 Lux (@ 100 cm)
• Blitzfrequenz bis 416 Hz / 25000 min-1
• interne und externe Steuerung der Blitzfolge
• Zeitlupenfunktion (Slow-Motion)
• einstellbare Phasenverschiebung zwischen externem Trigger und Blitz
• Taktausgang zur Synchronisation weiterer Geräte
• Master/Slave-Betrieb (z.B. mit DRELLOSCOP 3018)
• Fernbedienung (optional)
• serielle Schnittstelle RS-232 (optional)

Beschreibung

DRELLOSCOP 3020 – Das robuste, leistungsstarke Stroboskopsystem bietet serienmäßig drei wählbare Leuchten-Modelle und ist somit für verschiedene Industrieanwendungen konzipiert. Die Blitzfrequenz kann intern oder extern gesteuert werden; außerdem steht ein Ausgangssignal zur Synchronisation externer Geräte zur Verfügung. Die bei externer Triggerung verfügbare Zeitlupenfunktion (Slow-Motion) und Phasenverschiebung des DRELLOSCOP 3020 bieten individuelle Möglichkeiten für vielfältige Einsatzbereiche, u.a. der Schwingungsanalyse, Drehzahlmessung, Kavitationsuntersuchung und Qualitätskontrolle.

Funktionen

• interne und externe Steuerung der Blitzfolge
• Taktausgang zur Synchronisation weiterer Geräte
• Zeitlupenfunktion (Slow-Motion) bei externer Triggerung
• einstellbare Phasenverschiebung zwischen externem Trigger und Blitz

Technische Daten


Steuereinheit DRELLOSCOP 3020

Spannungsversorgung
230 VAC, 50 – 60 Hz (optional 115 VAC)
Leistungsaufnahme
max. 900 W
Gehäuseabmaße inkl. Griff (B x H x T)
450 x 133 x 375 mm
Gewicht
ca. 17 kg
Frequenzbereich in Hz / min-1
0,5 – 416 Hz / 30 – 25000 min-1 (HL 4037 / LE 4040 / Automatikmodus)
0,5 – 240 Hz / 30 – 14400 min-1 (LE 4047)
Interne Steuerung der Blitzfolge
Drehknopf
Externe Steuerung der Blitzfolge
ext. Geber, pos. Impulse, 0,5 – 30 Vs oder Sinusspannung 1 – 60 Vss
Triggerausgang
12 V positiv, nadelförmig, Innenwiederstand ca. 1 kΩ
Anzeige
5-stellige 7-Segmentanzeige,
Anzeige in Hz / min-1
Phasenverschiebung
0° – 360° (bei externer Triggerung)
Slow-Motion-Funktion
Schwebungsfrequenz ± 5,000 Hz (bei externer Triggerung)
Blitzdauer
10 – 25 μs
Serielle Schnittstelle
RS-232 (optional)
Betriebstemperatur
0° ... +50° C
Lagertemperatur
-20° ... +70° C
Zulassung
CE


Handlampe HL 4037

Lichtintensität
max. 12750 Lux (im Abstand von 100 cm)
Ausgeleuchtete Fläche
Ø ca. 820 mm (im Abstand von 100 cm)
Maße
Handgriff: Ø 40 mm, Länge 120 mm, mit Stativgewinde
Reflektor: 200 mm, Gesamtlänge: 380 mm
Gewicht
ca. 1,6 kg (inkl. 6 m Anschlusskabel und Stecker)
Leuchtmittel
Quarz-Blitzröhre 305-1


Spritzwassergeschützte Leuchte LE 4040

Lichtintensität
max. 12750 Lux (im Abstand von 100 cm)
Ausgeleuchtete Fläche
Ø ca. 820 mm (im Abstand von 100 cm)
Gehäuseabmaße (B x H x T)
330 x 230 x 110 mm
Gewicht
ca. 6 kg (inkl. 6 m Anschlusskabel und Stecker)
Schutzart
IP67
Leuchtmittel
Quarz-Blitzröhre 305-1


Spritzwassergeschützte Breitstrahlleuchte LE 4047

Lichtintensität
max. 5300 Lux (im Abstand von 100 cm)
Ausgeleuchtete Fläche
ca. 2200 x 1065 mm (im Abstand von 100 cm)
Gehäuseabmaße (B x H x T)
465 x 185 x 250 mm
Gewicht
ca. 7,4 kg (inkl. 6 m Anschlusskabel und Stecker)
Schutzart
IP55
Leuchtmittel
Quarz-Blitzröhre 103-1



Änderungen im Sinne des technischen Fortschritts vorbehalten.
