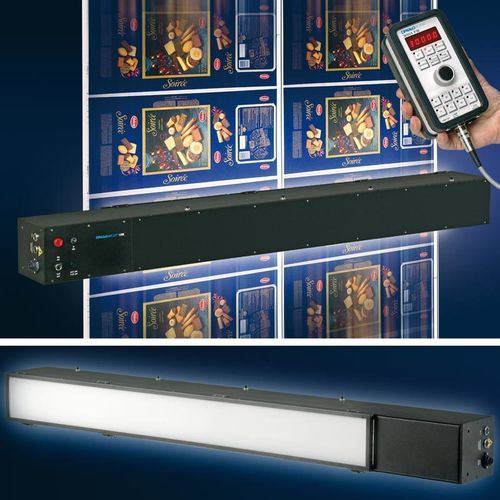

Stroboskop für die industrielle Bildverarbeitung DRELLOSCOP 1296

stationärhochintensiv110-230 V

Stroboskop-System zur Bahnbeobachtung DRELLOSCOP 1296

• zur Beobachtung von Druck- und Materialbahnen bei Druckmaschinen, Umrollern oder Rollenschneidern
• hohe Lichtleistung mit homogener Ausleuchtung für Bahnbreiten bis 2000 mm
• robuste, störfeste Industrieausführung für den Dauereinsatz
• Blitzfrequenz bis 166,67 Hz / 10000 min-1
• interne und externe Steuerung der Blitzfolge
• einfache Bedienung mittels Fernbedienung inkl. Magnethalterung
• Zeitlupenfunktion (Slow-Motion)
• einstellbare Phasenverschiebung zwischen externem Trigger und Blitz
• Dimmer-Funktion
• Abschaltautomatik

Technische Daten

Spannungsversorgung
230 VAC, 50 – 60 Hz (optional 115 VAC)
Leistungsaufnahme
1296/3: max. 180 W
1296/4: max. 220 W
1296/5: max. 260 W
1296/6: max. 300 W
Maße (B x H x T)
1296/3: 1140 x 160 x 140 mm
1296/4: 1440 x 160 x 140 mm
1296/5: 1740 x 160 x 140 mm
1296/6: 2040 × 160 × 140 mm
Fernbedienung 3001 FB: 90 x 170 x 65 mm
Gewicht
1296/3: ca. 22 kg
1296/4: ca. 26 kg
1296/5: ca. 30 kg
1296/6: ca. 32 kg
Fernbedienung 3001 FB: ca. 0,8 kg
Frequenzbereich in Hz / min-1
0,5 – 166,67 Hz / 30 – 10000 min-1
Interne Steuerung der Blitzfolge
Drehschalter auf Fernbedienung 3001 FB
Externe Steuerung der Blitzfolge
Rechteckimpulse 0,3 – 24 Vs
Anzeige
5-stellige 7-Segmentanzeige auf Fernbedienung 3001 FB,
Anzeige in Hz / min-1
Phasenverschiebung
0° – 360° (bei externer Triggerung)
Slow-Motion-Funktion
Schwebungsfrequenz ± 2,000 Hz (bei externer Triggerung)
Abschaltautomatik
einschaltbar - 3 min.
Lichtintensität (frequenzabhängig)
max. 1880 Lux (@ 30 cm) / max. 676 Lux (@ 50 cm)
Ausgeleuchtete Fläche
1296/3: ca. 1000 x 360 mm (@ 30 cm) / ca. 1666 x 600 mm (@ 50 cm)
1296/4: ca. 1300 x 360 mm (@ 30 cm) / ca. 2166 x 600 mm (@ 50 cm)
1296/5: ca. 1600 x 360 mm (@ 30 cm) / ca. 2666 x 600 mm (@ 50 cm)
1296/6: ca. 1900 x 360 mm (@ 30 cm) / ca. 3166 x 600 mm (@ 50 cm)
Leuchtmittel
Quarz-Blitzröhren 302-2
Anzahl Leuchtmittel
1296/3: 3 Stk.
1296/4: 4 Stk.
1296/5: 5 Stk.
1296/6: 6 Stk.
Betriebstemperatur
0° ... +50° C
Lagertemperatur
-20° ... +70° C
Schutzart
IP30
IP50 (Fernbedienung 3001 FB)
Zulassung
CE



Kontrastsensor optional als Zubehör erhältlich.



Änderungen im Sinne des technischen Fortschritts vorbehalten.
