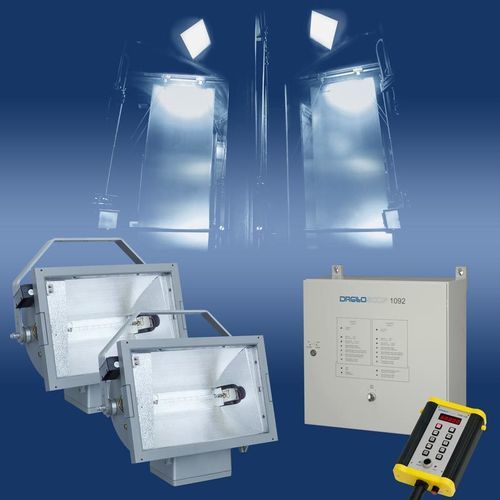

Stroboskop für die industrielle Bildverarbeitung DRELLOSCOP 1092

stationärhochintensivmit separater Lampe

Stroboskop-System für großdimensionierte Industrieanwendungen und die Stahlindustrie
DRELLOSCOP 1092

• höchste Lichtleistung und maximale Ausleuchtung für großflächige Industrieanwendungen und die Stahlindustrie
• visuelle Qualitätskontrolle und Darstellung von Oberflächenfehlern (z.B. periodisch wiederkehrende Walzeneindrücke, Rattermarken, Zunderbeläge oder Emulsionstropfen)
• robuste, spritzwassergeschütztes Industrieausführung für den Dauereinsatz
• Elektronikeinheit zur Wandmontage mit umfangreicher Statusanzeige
• wahlweise mit ein oder zwei Breitstrahlleuchten LE 4149 inkl. Montagebügel
• keine Fremdbelüftung der Hochleistungs-Blitzröhren erforderlich und somit keine Verschmutzung des Leuchteninnenraums
• wartungsfreundlich durch modulare Bauweise
• einfache Bedienung mittels Fernsteuereinheit 1090 FB inkl. Magnethalterung
• Blitzfrequenz bis 130 Hz / 7800 min-1
• (ext. Triggerung bis 2080 Hz mit integriertem Frequenzteiler)
• interne und externe Steuerung der Blitzfolge
• Zeitlupenfunktion (Slow-Motion)
• einstellbare Phasenverschiebung zwischen externem Trigger und Blitz
• einstellbare Helligkeit
• Abschaltautomatik

Technische Daten

Spannungsversorgung
230 VAC, 40 – 60 Hz (optional 115 VAC)
Leistungsaufnahme
max. 1600 W
Maße (B x H x T)
Elektronikeinheit: 500 x 500 x 210 mm
Leuchte LE 4149 (ohne Montagebügel): ca. 560 x 500 x 320 mm
Fernsteuereinheit 1090 FB: 210 x 290 x 90 mm
Gewicht
Elektronikeinheit: ca. 16 kg
Leuchte LE 4149: ca. 16 kg
Fernsteuereinheit 1090 FB: ca. 2,5 kg
Frequenzbereich in Hz / min-1
60 – 130 Hz / 3600 – 7800 min-1
Interne Steuerung der Blitzfolge
Drehschalter auf Fernsteuereinheit 1090 FB
Externe Steuerung der Blitzfolge
Impulse 0,5 – 30 Vs oder Gleichspannung 0 – 10 V,
(optional Steuerstrom 0 – 20 mA),
Eingangsfrequenz min. 60 Hz – max. 2080 Hz mit integriertem Frequenzteiler
Anzeige
5-stellige 7-Segmentanzeige auf Fernsteuereinheit 1090 FB,
Anzeige in Hz / min-1
Phasenverschiebung
0° – 360° (bei externer Triggerung)
Slow-Motion-Funktion
Schwebungsfrequenz ± 9,500 Hz (bei externer Triggerung)
Abschaltautomatik
einschaltbar - 2,5 min.
Blitzdauer
ca. 50 μs
Blitzenergie
max. 5,5 J, stufenlos einstellbar
Lichtintensität (je Leuchte / frequenzabhängig)
max. 1780 Lux (@ 150 cm)
max. 1000 Lux (@ 200 cm)
max. 640 Lux (@ 250 cm)
Ausgeleuchtete Fläche (je Leuchte)
ca. 2430 x 1290 mm (@ 150 cm)
ca. 3240 x 1720 mm (@ 200 cm)
ca. 4050 x 2150 mm (@ 250 cm)
Leuchtmittel (je Leuchte)
Hochleistungs-Quarz-Blitzröhre 106-1
Betriebstemperatur
0° ... +40° C
Lagertemperatur
-20° ... +70° C
Schutzart
IP54
Zulassung
CE


Änderungen im Sinne des technischen Fortschritts vorbehalten.
