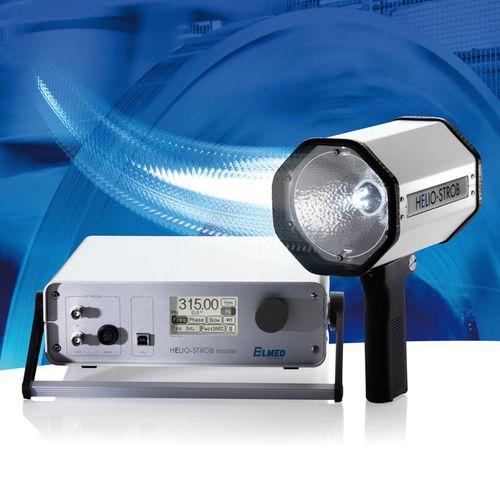

Stationäres Stroboskop HELIO-STROB master

hochintensivhochleistungsfähigXenon

Stationäres Stroboskop HELIO-STROB master
... lässt keine Wünsche offen

■ hohe, konstante Helligkeit bis 9600 Lux (@ 50 cm)
■ Blitzfrequenz bis 315 Hz / 18900 min-1
■ interne und externe Steuerung der Blitzfolge
■ (ext. Triggerung bis 8000 Hz*)
■ Netzsynchrone Triggerung
■ Taktausgang (TTL) zur Synchronisation weiterer Geräte
■ komfortable Bedienung über Touchpanel
■ Zeitlupenfunktion (Slow-Motion)
■ variables Verschieben des Beobachtungspunktes (Phasenverschiebung)
■ Frequenzteiler und Multiplikator
■ Dimmer-Funktion
■ Hand- oder Stativbetrieb
■ serielle Schnittstelle (USB)

Art.-Nr. 0300330020

Das HELIO-STROB master ermöglicht mit Hilfe extrem kurzer Lichtblitze die Beobachtung auch schnellster Bewegungsabläufe mit dem bloßen Auge.
Es liefert gestochen scharfe Abbildungen des scheinbar stehenden Objektes: "Stroboskop-Effekt".

Sämtliche Einstellungen können bequem über das Touchpanel und einen Drehgeber vorgenommen werden.
Bei der Analyse schneller Bewegungsabläufe wie Rotation oder Vibration verfügen Sie mit den serienmäßigen Funktionen "Slow-Motion" und "Position" (Phasenverschiebung) über Werkzeuge, die jedes Detail ins richtige Licht rücken. Die fein gestufte Dimmerfunktion erlaubt die Anpassung der Lichtintensität und ermöglicht somit die ermüdungsfreie Beobachtung bis ins kleinste Detail.

Neben der präzisen internen Steuerung der Blitzfolge stehen auch die externe Triggerung sowie die Netztriggerung zur Wahl.
Externe Impulse werden bis zu einer Frequenz von 8000 Hz* verarbeitet – der integrierte Vorteiler macht‘s möglich.
Induktionsgeber und Reflektionsgeber können direkt mit dem Stroboskop verbunden werden.

Weitere neue Funktionen haben es in sich: Die Verarbeitung auch variabler Übersetzungsverhältnisse ermöglicht die Anpassung an individuelle Getriebeübersetzungen.
Die serielle Schnittstelle erlaubt die direkte Kommunikation mit dem PC – sämtliche Parameter können somit ferngesteuert und ausgelesen werden.
Die neue Software "SpeedDoC" schreibt den aktuellen Messwert mittels "Hotkey"-Funktion an die jeweilige Cursor-Position Ihres Prüfprotokolls am PC.

Funktionen

• interne und externe Steuerung der Blitzfolge (ext. Triggerung bis 8000 Hz*)
• Netzsynchrone Triggerung
• Taktausgang (TTL) zur Synchronisation weiterer Geräte
• Zeitlupenfunktion (Slow-Motion)
• variables Verschieben des Beobachtungspunktes (Phasenverschiebung)
• Frequenzteiler und Multiplikator
• Dimmer-Funktion

*mit integriertem Frequenzteiler


Technische Daten

Spannungsversorgung
115 / 230 VAC, 50 – 60 Hz
Leistungsaufnahme
ca. 150 VA
Gehäuse
Metallgehäuse mit Tragegriff / Ständer, 280 x 240 x 80 (mm)
Handlampe
182,5 x 117 x 117 (mm)
Gewicht
ca. 2,8 kg (Steuergerät) / ca. 1,5 kg (Handlampe)
Leuchtmittel
Blitzröhre, steckbar
Frequenzbereich in Hz / min-1
1 – 315 Hz / 60 – 18900 min-1
Interne Steuerung der Blitzfolge
Drehknopf und Touchpanel
Externe Steuerung der Blitzfolge
ext. Geber, pos. Impulse, 50 mV – 30 V, Eingangsfrequenz max. 8000 Hz*,
variables Übersetzungsverhältnis 1:10 – 10:1
Anzeige
LC-Display, 64 x 36 mm, Anzeige in Hz / min-1
Auflösung der Anzeige
bis 0,01 Hz / 0,1 min-1
Phasenverschiebung
0° – 540° / 0 – 999,99 ms
Slow-Motion-Funktion
Schwebungsfrequenz -5,00 Hz bis +5,00 Hz
Serielle Schnittstelle
USB (Typ B)
Lichtleistung
max. 3,0 Ws
Lichtintensität
max. 9600 Lux (im Abstand von 50 cm)
Betriebstemperatur
0° ... +40° C
Lagertemperatur
-20° ... +60° C
Luftfeuchtigkeit
max. 80 % relative Luftfeuchtigkeitbei 30° C
Zulassung
CE
Artikelnummer
0300330020

Änderungen im Sinne des technischen Fortschritts vorbehalten.
*mit integriertem Frequenzteiler
