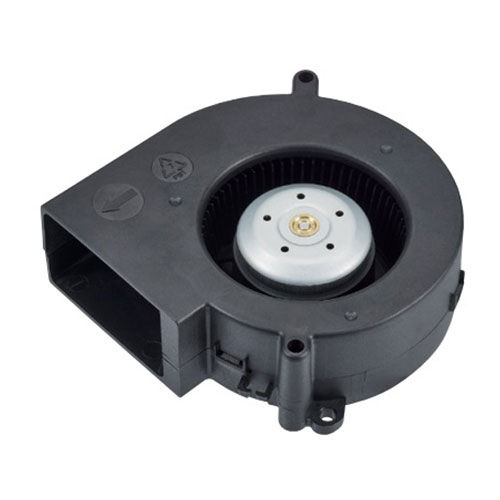

Zentrifugal-Ventilator EBD series

KühlungLuftumwälzDC

Produktübersicht
DC-Radiallüfter der Serie EBD. Der Luftstrom wird senkrecht zur Lüfterachse abgegeben, um hohe Volumenströme für Kühlung und Belüftung in kompakten Geräten und industriellen Anlagen bereitzustellen. Verschiedene Größen und Varianten für OEM-Integration verfügbar.

Verfügbare Modelle und Leistungsdaten

• EBD12032 — 120 x 120 x 32 mm — 0,891 m3/min (31,47 CFM)
• EBD11020 — 110 x 110 x 20 mm — 0,792 m3/min (27,98 CFM)
• EBD09733 Model A — 97 x 97 x 33 mm — 0,956 m3/min (33,77 CFM)
• EBD09733 Model B — 97 x 97 x 33 mm — 1,572 m3/min (55,53 CFM)
• EBD09512 — 95 x 95 x 12 mm — 0,403 m3/min (14,24 CFM)
• EBD08020 — 80 x 80 x 20 mm — 0,668 m3/min (23,61 CFM)
• EBD08008 — 80 x 80 x 8 mm — 0,228 m3/min (8,07 CFM)
• EBD07530 — 75 x 75 x 30 mm — 0,330 m3/min (11,65 CFM)
• EBD07510 — 70 x 70 x 10 mm — 0,250 m3/min (8,84 CFM)
• EBD07508 — 75 x 75 x 8 mm — 0,593 m3/min (20,94 CFM)
• EBD07016 — 70 x 70 x 16 mm — 0,333 m3/min (11,78 CFM)
• EBD06907 — 69 x 69 x 7 mm — 0,208 m3/min (7,35 CFM)
• EBD06015 — 60 x 60 x 15 mm — 0,281 m3/min (9,94 CFM)
• EBD05508 — 55 x 55 x 8 mm — 0,096 m3/min (3,40 CFM)
• EBD05020 Model B — 50 x 50 x 20 mm — 0,158 m3/min (5,57 CFM)
• EBD05015 Model B — 50 x 50 x 15 mm — 0,150 m3/min (5,16 CFM)
• EBD03510 — 35 x 35 x 10 mm — 0,094 m3/min (3,30 CFM)
• EBD03010 — 30 x 30 x 10 mm — 0,052 m3/min (1,84 CFM)

Hinweise

• Wir behalten uns das Recht vor, Daten ohne Vorankündigung zu ändern.
• Leistungsangaben unterliegen einer Toleranz von ±10 %.
• Optionen auf Anfrage: Signal-Ausgang, Drehzahlregelung, Schutzarten (IP).

Technische Daten

• Serie: EBD
• Spannung: DC
• Strömungsrichtung: senkrecht zur Lüfterachse
• Hauptanwendung: Bereitstellung hoher Volumenströme für Kühlung und Belüftung
• Optionen: Signal-Ausgang, Drehzahlregelung, IP-Schutzarten auf Anfrage
