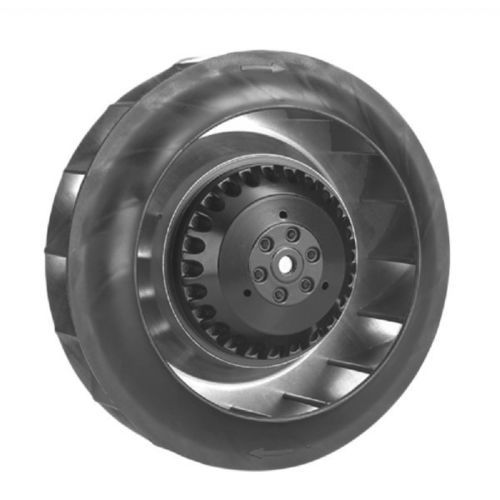

DC-Ventilator ED series

Hochleistunghoher DurchflussZentrifugal

Kurzbeschreibung
Entwickelt für technische Luftförderanwendungen, bei denen hohe Zuverlässigkeit, hoher Volumenstrom, hohe statische Drücke und begrenzter Platz die Hauptanforderungen sind. Die ED-Serie umfasst motorisierte Radialventilatoren (motorisierte Laufräder) mit rückwärtsgekrümmten Laufrädern und deckt Größen von Ø100 x 25 mm bis Ø250 x 110 mm ab.

Spezifikation
Spec. | Modell Nr. | Abmessung (mm) / Abmessung (Inch) | Max. Volumenstrom (m³/min) / Max. Volumenstrom (CFM) | Bemerkungen
ED25011 — Ø 250 x 110 / Ø 9.8 x 4.3 — 26.1 m³/min / 920 CFM — Rückwärtsgekrümmtes Laufrad
ED22599 — Ø 225 x 99 / Ø 8.8 x 3.89 — 23.6 m³/min / 835 CFM — Rückwärtsgekrümmtes Laufrad
ED22171 — Ø 221.5 x 71 / Ø 8.7 x 2.7 — 17.6 m³/min / 621 CFM — Rückwärtsgekrümmtes Laufrad
ED19069 — Ø 190 x 69 / Ø 7.5 x 2.7 — 12.2 m³/min / 432 CFM — Rückwärtsgekrümmtes Laufrad
ED17569 — Ø 175 x 69 / Ø 6.9 x 2.7 — 12.4 m³/min / 437 CFM — Rückwärtsgekrümmtes Laufrad
ED17567 — Ø 175 x 67 / Ø 6.9 x 2.6 — 11.2 m³/min / 395 CFM — Rückwärtsgekrümmtes Laufrad
ED13391 — Ø 133 x 91 / Ø 5.2 x 3.5 — 9.2 m³/min / 326 CFM — Rückwärtsgekrümmtes Laufrad
ED10025 — Ø 100 x 25 / Ø 3.9 x 1.0 — 1.92 m³/min / 35 CFM — Rückwärtsgekrümmtes Laufrad

Hinweise

• Wir behalten uns das Recht vor, die Daten ohne weitere Ankündigung zu ändern.
• Die Leistungsdaten unterliegen einer Toleranz von 10 %.

Technische Daten

• Produktfamilie: DC-Radialventilatoren / motorisierte Laufräder
• Laufradtyp: Rückwärtsgekrümmtes Laufrad (für alle Modelle aufgeführt)
• Verfügbare Modelle und Hauptdaten:
  • ED25011 — Abmessung Ø250 x 110 mm (Ø9.8 x 4.3 in); Max. Volumenstrom 26.1 m³/min (920 CFM)
  • ED22599 — Abmessung Ø225 x 99 mm (Ø8.8 x 3.89 in); Max. Volumenstrom 23.6 m³/min (835 CFM)
  • ED22171 — Abmessung Ø221.5 x 71 mm (Ø8.7 x 2.7 in); Max. Volumenstrom 17.6 m³/min (621 CFM)
  • ED19069 — Abmessung Ø190 x 69 mm (Ø7.5 x 2.7 in); Max. Volumenstrom 12.2 m³/min (432 CFM)
  • ED17569 — Abmessung Ø175 x 69 mm (Ø6.9 x 2.7 in); Max. Volumenstrom 12.4 m³/min (437 CFM)
  • ED17567 — Abmessung Ø175 x 67 mm (Ø6.9 x 2.6 in); Max. Volumenstrom 11.2 m³/min (395 CFM)
  • ED13391 — Abmessung Ø133 x 91 mm (Ø5.2 x 3.5 in); Max. Volumenstrom 9.2 m³/min (326 CFM)
  • ED10025 — Abmessung Ø100 x 25 mm (Ø3.9 x 1.0 in); Max. Volumenstrom 1.92 m³/min (35 CFM)
• Typische Anwendung: Technische Luftförderung, bei der hoher Luftdurchsatz und hohe statische Drücke in begrenztem Raum erforderlich sind
