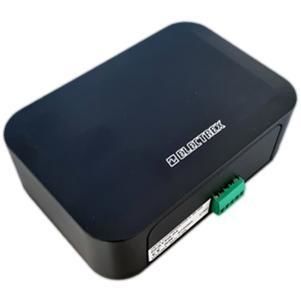

Digitales E/A-Modul PFAPT0C-QCHG PICO PRO SIO

ModbusRS-485Modbus RTU

Produktübersicht
Intelligentes Ein-/Ausgabe- und Sensormodul mit 2 optisch isolierten digitalen Eingängen, 6 optisch isolierten Transistorausgängen mit getrennten Massen, SIO-Bus zur Erweiterung und 2 Relais-Ausgängen mit Wechslerkontakten zur Steuerung von Lasten bis 250 VAC / 2 A (ohmsche Last). Die digitalen Eingänge verfügen über einen programmierbaren Entprellfilter (geeignet zum Impulszählen oder zur Fernstatusanzeige). Die digitalen Ausgänge sind mit 27 VDC / 27 mA (DIN 43864) spezifiziert und als interne Alarmausgänge oder ferngesteuerte Ausgänge per Modbus konfigurierbar. Die Ein-/Ausgangsschaltungen sind selbstversorgend und benötigen keine externe Stromversorgung. Der SIO-Bus ermöglicht die Integration zusätzlicher I/O-Module und Umweltsensoren über Milli Pro Geräte. Bis zu acht konfigurierbare Alarme können digitale Ausgänge ansteuern und/oder Modbus-Statusregister setzen.

Kommunikation und Firmware
Kommunikationsprotokoll: Modbus-RTU über RS485. Firmware fernaktualisierbar.

Stromversorgung und Gehäuse
Versorgungsspannung: 85–265 VAC / 100–374 VDC. Optionaler 12 VDC-Backup über externes USV. Verfügbare Hilfsspannung: Vout 12 VDC. Gehäusefarbe: grau. Abmessungen: 150 × 45 × 100 mm.

Typische Anwendungen

• Externes Impulszählen
• Fernstatusanzeige
• Schalten von Lasten über Relais (bis 250 VAC, 2 A ohmsch)
• Integration zusätzlicher I/O-Module und Umweltsensoren über SIO-Bus

Technische Daten

• Produktcode: PFAPT0C-QCHG
• Modell: PICO PRO SIO
• Digitale Eingänge: 2, optisch isoliert, programmierbarer Entprellfilter
• Digitale Ausgänge: 6, Transistortyp optisch isoliert, getrennte Massen, 27 VDC / 27 mA (DIN 43864)
• Relaisausgänge: 2 Wechslerkontakte, bis 250 VAC / 2 A (ohmsche Last)
• SIO-Bus: Integration zusätzlicher I/O-Module und Umweltsensoren via Milli Pro Geräte
• Alarme: bis zu 8 konfigurierbare Alarme (Ansteuerung digitaler Ausgänge und/oder Setzen von Modbus-Registern)
• Kommunikation: Modbus-RTU über RS485
• Firmware: fernaktualisierbar
• Stromversorgung: 85–265 VAC / 100–374 VDC; optionaler 12 VDC-Backup
• Hilfsausgang: Vout 12 VDC
• I/O-Schaltungen: selbstversorgend (keine externe Versorgung erforderlich)
• Gehäuse: grau; Abmessungen 150 × 45 × 100 mm
