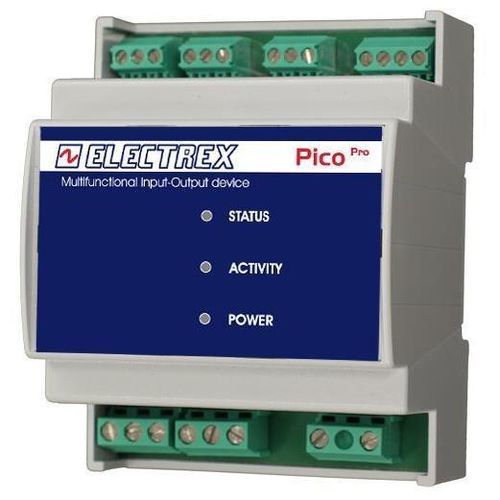

Analoges E/A-Modul PFAP401-RQ2C PICO PRO D4

digitalModbusRS-485

Produktübersicht
Das PICO PRO D4 PFAP401-RQ2C ist ein intelligentes Ein-/Ausgabe- und Sensormodul für industrielle Überwachung und Steuerung. Es stellt 4 konfigurierbare analoge Eingänge, 2 opto-isolierte digitale Eingänge und 2 opto-isolierte Transistorausgänge mit separaten Gemeinsamen bereit. Analogeingänge unterstützen -10 bis 10 V (kompatibel mit 0–10 V, 0–5 V, -5–5 V) und 4–20 mA über einen 200 Ω Shunt. Digitaleingänge besitzen Entprellfilter für Zählaufgaben oder Statussignalisierung. Kommunikation: Modbus‑RTU über RS485; Firmware fernaktualisierbar. Hutschienenmontage, Baubreite 4 Module; Versorgung 230–240 VAC. LED-Anzeigen für Versorgung, Status und RS485-Aktivität.

Funktionen

• 4 analoge Eingänge konfigurierbar für Spannungs- oder Stromsensoren
• 2 opto-isolierte digitale Eingänge mit Entprellfilter (Impulszählung, Status)
• 2 opto-isolierte Transistorausgänge (27 VDC / 27 mA) mit separaten Gemeinsamen
• Bis zu 8 konfigurierbare Alarme, zuweisbar auf Ausgänge und/oder Modbus-Register
• LED-Anzeigen: Versorgung, Status, RS485-Kommunikation
• Modbus‑RTU über RS485; Fern-Firmware-Update
• Hutschienenmontage, Baubreite 4 Module

Technische Daten

• Modell: PFAP401-RQ2C
• Handelsbezeichnung: PICO PRO D4
• Funktion: Intelligentes E/A- und Sensormodul
• Analogeingänge: 4 Kanäle; Bereich -10 bis 10 V (kompatibel 0–10 V, 0–5 V, -5–5 V); 4–20 mA mit 200 Ω Widerstand
• Digitaleingänge: 2 opto-isolierte Kanäle mit Entprellfilter
• Digitale Ausgänge: 2 Transistorausgänge opto-isoliert; 27 VDC / 27 mA (DIN 43864)
• Alarme: bis zu 8 konfigurierbare Alarme zur Ansteuerung von Ausgängen oder Bildung von Zuständen in Modbus-Registern
• Kommunikation: Modbus‑RTU über RS485
• Stromversorgung: 230–240 VAC
• Montage: Hutschiene; Breite: 4 Module
• LEDs: Versorgung, Status, RS485
• Firmware: fernaktualisierbar

Anwendungen

• Industrielles Prozessmonitoring und -steuerung
• Gebäudeleittechnik und Energiemanagement
• Fernzustandserfassung und Alarmmeldung
• OEM-Steuerungen und Maschineninterfaces

Bestellinformation

• Artikelnummer: PFAP401-RQ2C
• Bezeichnung: PICO PRO D4 — Intelligentes E/A- & Sensormodul, 4AI/2DI/2DO
• Montage: Hutschiene, Breite 4 Module
