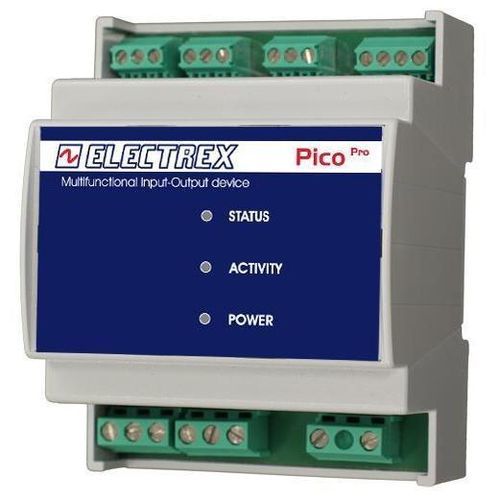

Digitales E/A-Modul PFAP401-QZ2C PICO PRO D4

Modbus RTUModbusRS-485

Beschreibung
Das PFAP401-QZ2C PICO PRO D4 ist ein intelligentes I/O‑ und Sensormodul mit 2 opto‑isolierten digitalen Eingängen, 2 opto‑isolierten Transistorausgängen mit getrennten Commons (4 common) und einem SIO‑Bus zur Erweiterung von E/A und Umweltsensoren. Entwickelt für Impulszählung und Fernstatusanzeige, unterstützt das Modul Modbus‑RTU über RS485 und verfügt über remote aktualisierbare Firmware. Montage auf DIN‑Schiene, 4‑Module‑Breite. Stromversorgung: 230–240 VAC.

Hauptmerkmale

• 2 opto‑isolierte digitale Eingänge mit Entprellfilter (geeignet für Impulszählung und Fernstatus‑Überwachung)
• 2 opto‑isolierte Transistorausgänge mit getrennten Commons, programmierbar als Alarmausgänge oder als ferngesteuerte Ausgänge
• Ausgangskennlinie: 27 VDC / 27 mA (nach DIN 43864)
• SIO‑Bus zur Integration zusätzlicher digitaler/analoger E/A und Umweltsensoren (nach Inbetriebnahme erweiterbar via Milli Pro Geräte)
• Bis zu acht konfigurierbare Alarme (können Ausgänge ansteuern und/oder Status in Modbus‑Registern setzen)
• LED‑Anzeige: Strom, Status, RS485‑Kommunikation
• Kommunikation: Modbus‑RTU über RS485
• Firmware: remote aktualisierbar
• DIN‑Schienenmontage, 4‑Module‑Breite

Anwendungen / Einsatzfälle

• Impulszählung und Fernstatusüberwachung
• E/A‑Erweiterung und Umweltsensorik via SIO‑Bus
• Alarmmeldung und Fernsteuerung über Modbus‑RTU

Technische Daten

• Modell: PFAP401-QZ2C
• Produktname: PICO PRO D4
• Typ: Intelligentes I/O‑ und Sensormodul
• Digitale Eingänge: 2, opto‑isoliert, mit Entprellfilter
• Digitale Ausgänge: 2, opto‑isolierte Transistoren, getrennte Commons (4 common)
• Ausgangskennlinie: 27 VDC / 27 mA (DIN 43864)
• SIO‑Bus: unterstützt, ermöglicht zusätzliche digitale/analoge E/A und Sensoren (Milli Pro kompatibel)
• Alarme: bis zu 8 konfigurierbare Alarme (Ausgangssteuerung und/oder Modbus‑Register)
• Kommunikation: RS485, Modbus‑RTU
• Firmware: remote aktualisierbar
• Montage: DIN‑Schiene
• Modulgröße: 4‑Module
• Stromversorgung: 230–240 VAC
• LED‑Anzeigen: Strom, Status, RS485‑Kommunikation
