Schnelltrennbarer Kabelschuh ELCOSPINA TCE 125C

mit SchraubanschlussC-förmigisoliert

Produktbeschreibung

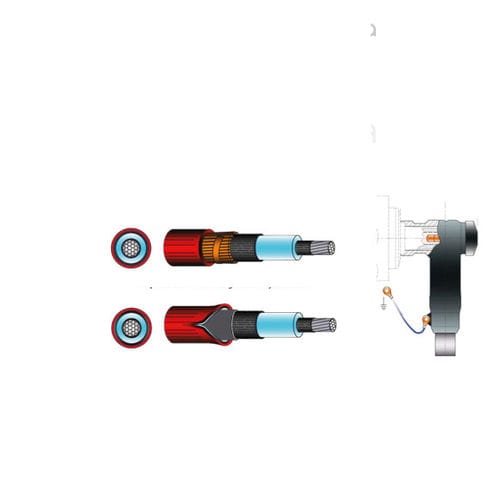

Absteckbarer asymmetrischer Kabelanschluss Typ C für einadrige Kabel. Nennströme In = 630 A und 1250 A. Entwickelt für Verbindungen zwischen Schaltanlagen und Transformatoren. Das Lieferumfang enthält ein isolierendes Schnittstellengehäuse, Kabelreduzierer/Adapter, Gewindekontakt-Schraubanschluss, Schutzkappe, Dichtmassen und Aderendhülsen. Isolierung: XLPE. Schirm: Litzen oder Al-Rohr. Panzerung: X (mit Panzerung). Anwendbare Spannungen: 24 kV, 36 kV. Technologie: Außenkonus, absteckbar. Für den Innenbereich. Entspricht CENELEC HD 629.1 S2 und CEI 20-62/1.

Lieferumfang

• Isolierendes Schnittstellengehäuse
• Kabelreduzierer / Adapter
• Gewindekontakt-Schraubanschluss
• Schutzkappe
• Dichtmassen
• Aderendhülsen

Technische Daten

• Nennstrom (In): 630 A und 1250 A
• Kabelkonfiguration: 1 Leiter (einadrig)
• Interface-Typ: Typ C asymmetrischer absteckbarer Anschluss
• Isolierung: XLPE
• Schirm: Litzen oder Aluminiumrohr
• Panzerung: X (mit Panzerung)
• Anwendbare Spannungen: 24 kV, 36 kV
• Zubehörtyp: Anschluss/Terminal
• Anwendung: Innenbereich
• Technologie: Außenkonus, absteckbar
• Normen: CENELEC HD 629.1 S2; CEI 20-62/1

Anwendungen

• Verbindungen zwischen Schaltanlagen und Transformatoren
• Hochspannungs-Kabelführungen/Abschlüsse (24/36 kV)
• Verteilungsanlagen Mittel-/Hochspannung im Innenbereich

Normen und Bestellung
Erhältlich in den Varianten In = 630 A und In = 1250 A. Bitte kontaktieren Sie den Lieferanten für Bestellnummern, Lieferzeiten und verfügbares Zubehör. Entspricht CENELEC HD 629.1 S2 und CEI 20-62/1.
