Kabelmuffe für Untergrund ELCOTERM GLM 63

gepanzertisoliertfür Übergangsverbindungen

Kurze Beschreibung (DE)

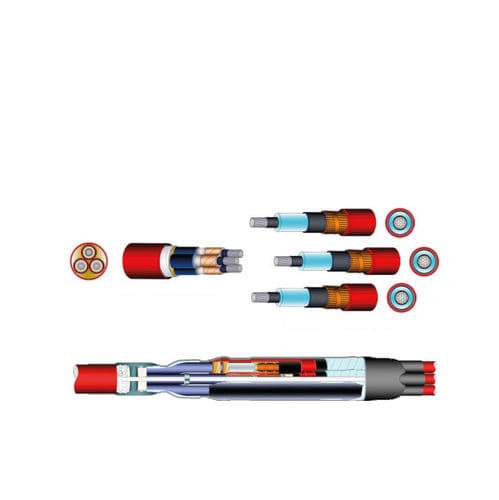

Übergangsmuffe für 3‑adrigen PILC‑Kabel (papierisoliert mit Bleimantel, radiales Feld) zu drei 1‑adrigen polymeren Kabeln. Schrumpf‑Kit mit transparenter Ölbarriere, Feldkontrollelementen, Isolierhülsen und mehrwandigen isolierend‑halbleitenden Hülsen, klebeausgekleideten Schutz‑Schrumpfschläuchen und Trifurkation. Hot‑melt‑Kleber zur Abdichtung im Lieferumfang.

Konformität
Entspricht den Normen CENELEC HD 629.2 S2 und CEI 20‑62/2.

Komponenten des Kits

• Transparente Ölbarriere
• Feldkontrollelemente
• Isolierhülsen
• Mehrwandige isolierend‑halbleitende Hülsen
• Klebeausgekleidete Schutz‑Schrumpfschläuche
• Trifurkation / Breakout
• Hot‑melt‑Kleber zur Abdichtung

Technische Daten

• Technologie: SCHRUMPFTECHNIK
• Bauteil: ÜBERGANGSMUFFE
• Anwendung: UNTERIRDISCH
• Isolation: PAPIER (PILC), XLPE
• Schirm: 3‑blechige Bleimantel / Drähte
• Panzerung: X (mit Panzerung), Z (ohne Panzerung)
• Bemessungsspannung: 7,2 kV; 12 kV; 17,5 kV; 24 kV; 36 kV
• Kabelkonfiguration: 3 → 3×1 gemischt/Übergang
• Typ: GEMISCHT
• Konformität: CENELEC HD 629.2 S2; CEI 20‑62/2
