Kabelmuffe für Untergrund ELCOTERM GLC 63

wasserdichtgepanzertisoliert

Übersicht

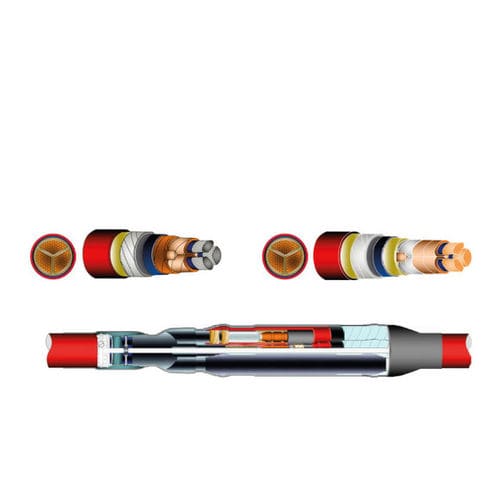

Schrumpf‑Muffen‑Kit für 3‑adrige GÜRTEL‑ (nicht‑radiales Feld) oder SCHIRM‑Kabel (radiales Feld). Entwickelt für Inline‑Muffen im Erdbereich in Mittelspannungsnetzen. Modell: ELCOTERM GLC 63.

Lieferumfang

• Schrumpfschläuche einschließlich Isoliermanschetten und doppelschichtiger isolierend‑halbleitender Manschetten
• Transparente Ölbarriere
• Felderregulierungskomponenten
• Breakout und Dichtelemente
• Schutz‑Schrumpfschläuche mit klebeschicht (hot‑melt) für wasserdichte Versiegelung

Anwendungen & Kompatibilität
Geeignet für Inline‑Erdverbindungen an 3‑adrigen papierisolierten Kabeln mit Gürtel‑ oder Schirmaufbau. Erhältlich in Ausführungen mit Panzerung (X) und ohne Panzerung (Z). Empfohlen für Reparatur, Verbindung und Austausch in Verteilnetzen.

Normen
Entspricht CENELEC HD 629.2 S2 und CEI 20-62/2.

Technische Daten

• Technologie: Schrumpf
• Bauteil: Muffe / Verbindung
• Typ: Inline
• Anwendung: Erddverlegung
• Panzerung: X (mit Panzerung), Z (ohne Panzerung)
• Spannungsstufen: 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV
• Kabeladern: 3 — dreipolig
• Isolierung: Papier
• Schirm: Gürtel (nicht‑radial) oder Schirm (radial)
