Aufschiebe-Kabelschuh ECOLD TIC 54E

PapierMittelspannungNormen

Kurze Beschreibung

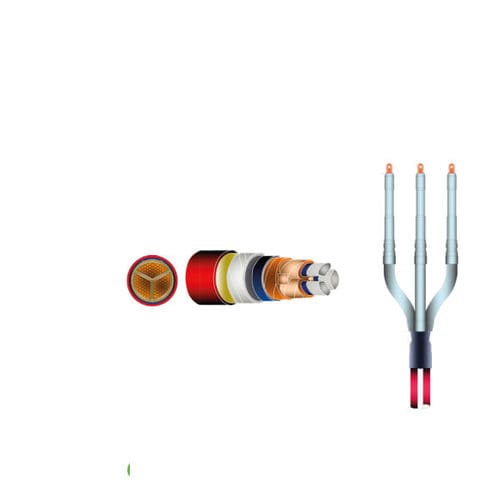

Innenabschluss für dreipolige, gürtelgeschirmte (nicht radial) Papierkabel, einsetzbar für mit oder ohne Panzerung. Das Kit enthält ein Ölbarrierelement, ein Feldkontrollelement, kaltaufziehbare Antitracking-Manschetten und eine halbleitende Abzweigung.

Komponenten

• Ölbarriere-Element
• Feldkontrollelement
• Kaltaufziehbare Antitracking-Manschetten (cold-shrink)
• Halbleitende Abzweigung

Konformität
Entspricht den Normen CENELEC HD 629.2 S2 und CEI 20-62/2.

Technische Informationen
Panzerung: X (mit Panzerung), Z (ohne Panzerung)
Spannungsbereiche: 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV
Kabelführung: 3 – dreipolig
Isolierung: Papier
Schirm: Gürtelgeschirmt (nicht radial)
Technologie: kaltaufziehend (cold-shrink)
Zubehör: Abschluss/Terminal
Typ: Innenanwendung
Anwendung: Standard

Merkmale / Technische Daten

• Typ: Innenabschluss für 3-polige Kabel
• Kabelbereich: gürtelgeschirmt (nicht radial)
• Panzerungsoptionen: X (mit), Z (ohne)
• Unterstützte Spannungen: 7,2; 12; 17,5; 24; 36 kV
• Leiter: 3 – dreipolig
• Isolierung: Papier
• Schirm: Gürtelgeschirmt
• Technologie: kaltaufziehend (cold-shrink)
• Kit-Inhalt: Ölbarriere-Element, Feldkontrollelement, halbleitende Abzweigung, kaltaufziehbare Antitracking-Manschetten
• Anwendung: Innen, Standard
