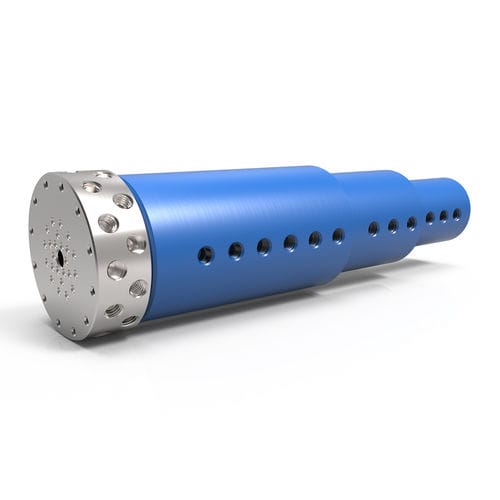

Vakuum-Drehdurchführung LT Series

für Luftfür Gas24-Wege

Übersicht
Die LT Series Drehdurchführungen mit 24 Durchgängen sind für Luft-, Gas‑ und Vakuumanwendungen in der Automatisierung und Robotik ausgelegt. Diese kompakten, leichten Einheiten bestehen vollständig aus Aluminium und verfügen über 24 unabhängige Durchgänge, die den gleichzeitigen Transport verschiedener Medien ermöglichen. Standardmodelle haben seitliche Gewindeanschlüsse an Welle und Gehäuse; optionale Wellenabdichtungen mit O‑Ring für bündigen Einbau sind verfügbar (bei Bestellung angeben). LT Series Einheiten lassen sich direkt mit elektrischen Schleifringen zur kombinierten Fluid‑ und Stromübertragung integrieren.

Wesentliche Produktmerkmale

• Konstruktion: Gehäuse und Welle aus Aluminium
• Durchgänge: 24 unabhängige Strömungsdurchgänge
• Standardanschlüsse: Seitliche Gewindeanschlüsse an Welle und Gehäuse (typisch NPT/BSPT)
• Optionale Wellenmontage: O‑Ring Flachdichtungen für bündige Montage (bei Bestellung angeben)
• Elektrische Integration: Zur Integration mit elektrischen Schleifringen ausgelegt

Maximaler Druck — Serienübersicht
Max. Druck | Serie
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] — SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] — HPS
Andere — Kundenspezifische Lösungen verfügbar

Maximale Drehzahl — Serienübersicht
Max. Drehzahl | Serie
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Andere — Kundenspezifische Lösungen verfügbar

Anschlusstypen — Serienübersicht
Anschlusstyp | Serie
ASME‑BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE‑ORB — SE, HVH
Mittel‑Druck — HPS
Andere — Kundenspezifische Lösungen verfügbar

Geeignete Medien — Serienübersicht
Geeignete Medien | Serie
Luft/Gas — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Chemikalien — GPS, SCS, HPS
Kühlmittel — SE, GP, GPS, SCS, HPS
DI/Leitungswasser — GPS, SCS, HPS
Lebensmittelgeeignet — SCS
Öl/Hydraulik — SE, GP, GPS, SCS, HVH, HPS
Dampf — Kundenspezifische Lösungen
Wasser/Glykol — SE, GP, GPS, SCS, HPS
Andere — Kundenspezifische Lösungen verfügbar

Konfigurationen (Beispiel)
Teilenr. | Anschluss | Durchgangsgröße | Durchmesser | Länge | Durchgangsbohrung | Min. Drehmoment* | Downloads
LT‑21241 [LTM‑21241] | 1/8"‑27 NPT [Rc1/8"‑28 BSPT] | 0.156" [3.962 mm] | 3.438" [87.325 mm] | 13.950" [354.331 mm] | 0.375" [9.525 mm] | 18 in‑lbs [2.03 Nm] | Downloads verfügbar (Katalog, Installation/Montage, Modellzeichnung, DWG, STEP)

Hinweise zur Konfigurationstabelle
*Minimales Drehmoment zum Drehen bei Null Druck basierend auf Öl/Hydraulik (oder Luft/Gas für SPS). Erforderliches Drehmoment kann bei anderen Medien oder Trockenlauf höher sein; bei spezifischen Anforderungen Hersteller beim Bestellen konsultieren.

Druck‑/Leistungsdiagramme
Druck vs. Drehmoment und Druck vs. Drehzahl Daten sind für LT Series Modelle verfügbar; Diagrammdateien in der Produktdokumentation enthalten.

Optionen & Anpassung

• Optionale Wellen‑O‑Ring Flachdichtungen für bündigen Einbau (bei Bestellung angeben)
• Wellenflansch‑ und Gehäuseflanschmontage als optionale Befestigungsarten
• Optionale Integration mit verschiedenen elektrischen Schleifringen für kombinierten Fluid‑ und Signal/Strom‑Transfer
• Kundenspezifische Änderungen zur Anpassung von Standardprodukten an Projektanforderungen

Wichtige Anwendungshinweise

• Das LT Series 24‑Durchgänge Modell ist in erster Linie für Luft, Gas und Vakuum vorgesehen; der Einsatz von Flüssigmedien wird für diese Serie nicht empfohlen (andere Serien oder kundenspezifische Lösungen wählen).
• Alle technischen Werte hängen von den Anwendungsparametern ab; die Betriebsdauer hängt von Drehzahl und Einsatzzyklus ab.
• Anwendungen mit Temperaturen über 220°F (105°C) benötigen alternative Dichtmaterialien; Wasser über 212°F (100°C) erfordert ebenfalls alternative Dichtungen.

Technische Daten

• Serie: LT Series
• Anzahl der Durchgänge: 24 unabhängige Strömungsdurchgänge
• Gehäusematerial & Oberfläche: Aluminium (blaue Eloxierung)
• Wellenmaterial & Oberfläche: Aluminium (chemisch vernickelt)
• Max. Druck (typisches LT Modell): 600 PSI [40 BAR]
• Max. Drehzahl (typisches LT Modell): 500 RPM
• Max. Vakuum: 30 HG
• Temperaturbereich: 0°F bis 220°F [-18°C bis 105°C]
• Standardanschlusstypen: NPT (Standard), BSPT; weitere Anschlüsse je nach Serie verfügbar
• Anschlussausrichtung: Standardseitliche Gewindeanschlüsse an Welle und Gehäuse (verschlossen, wenn O‑Ring Flachdichtungen spezifiziert)
• Wellenanschlussoptionen: Seitliche Gewindeanschlüsse, optionale nicht‑gewindete O‑Ring Flachdichtungen, gewindete Montagebohrungen, bearbeitete Bohrungen (verschlossen)
• Empfohlene Medien: Luft/Gas (Flüssigmedien für LT Series nicht empfohlen)
